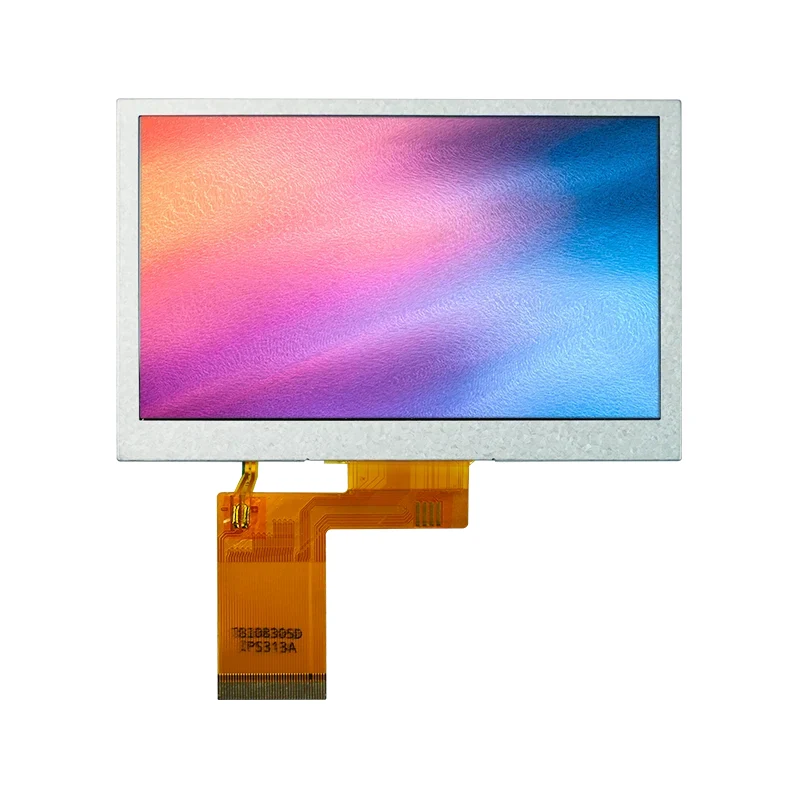

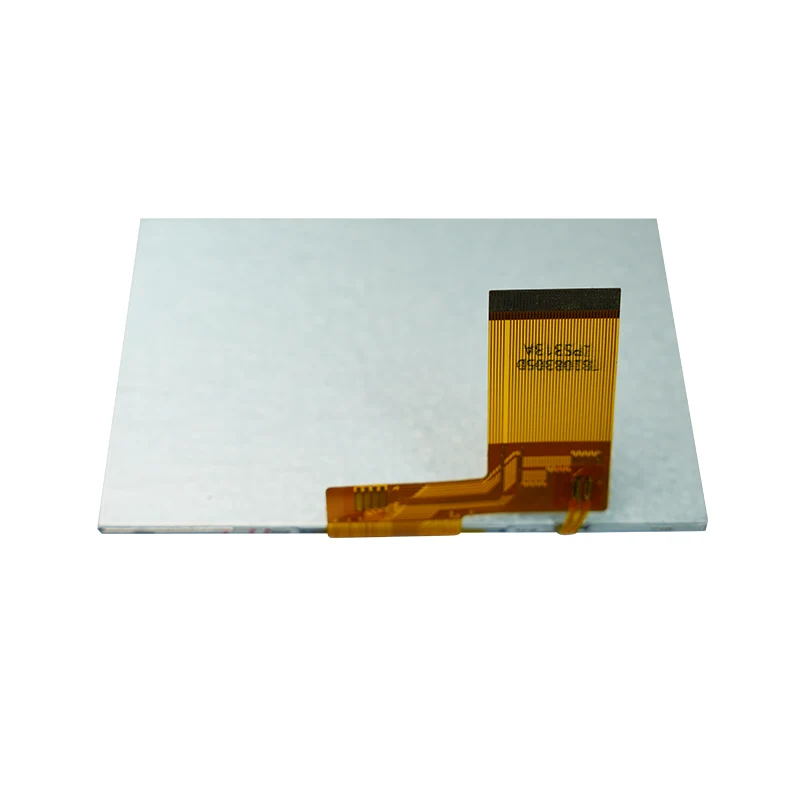

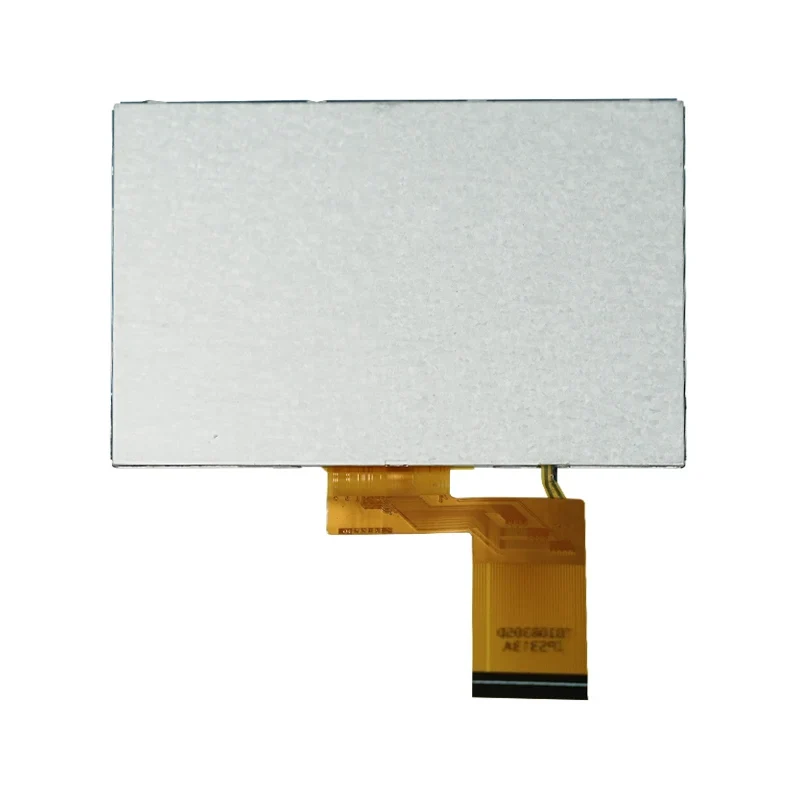

4,3' RGB-grensesnitt IPS TFT LCD-skjermmodul

Kjerneegenskaper:

• Vis dynamiske bilder, tekst og grafiske brukergrensesnitt (GUI)

• Støtte 480×272 oppløsning, som sikrer tydelig og lesbart innhold

• Direkte tilkobling til hovedkontrollbrikken via RGB-grensesnitt, forenkler systemintegrasjonen

• Bakgrunnsbelysning med høy lysstyrke (typisk verdi 620 cd/m²) sikrer synlighet i sterke lysmiljøer

• Lavstrømsdesign forlenger enhetens batterilevetid

Tianfu tilpasset 4,3' RGB-grensesnitt IPS TFT LCD-skjermmodulspesifikasjon

Tianfu tilpasset 4,3' RGB-grensesnitt IPS TFT LCD-skjermmoduldetaljer

Denne 4,3' RGB-grensesnitt IPS TFT LCD-skjermmodulen er mye brukt på tvers av flere bransjer på grunn av dens kompakte størrelse, høye lysstyrke og robusthet.

Her er noen typiske applikasjonsscenarier og case-eksempler:

Industriell automatisering og kontrollsystemer

• Sak: Brukes i fabrikkens produksjonslinjeovervåkingsterminaler for å vise produksjonsdata og utstyrsstatus i sanntid. I sterkt omgivelseslys sikrer bakgrunnsbelysningen med høy lysstyrke at operatørene kan lese informasjonen tydelig.

• Fordeler: Drift med bred temperatur (-10°C~60°C) passer til verkstedmiljøer; rask responstid (40ms) støtter dynamiske oppdateringer.

Medisinsk utstyr

• Etui: Integrert i bærbare medisinske diagnostiske instrumenter som blodsukkermålere eller elektrokardiografer (EKG) for å vise pasientdata og grafiske resultater.

• Fordeler: Høyt kontrastforhold (1000:1) forbedrer bildeklarheten for å hjelpe medisinsk personell med å gjøre nøyaktige vurderinger; lavt strømforbruk forlenger enhetens driftstid.

Forbrukerelektronikk

• Etui: Brukes i kontrollpaneler for smarthjem for å vise temperatur, fuktighet og enhetskontrollgrensesnitt.

• Fordeler: RGB-grensesnitt støtter rike farger for å forbedre brukerinteraksjonen; liten pikselbredde (0,198 mm) gir fin bildekvalitet.

Bil- og transportsystemer

• Etui: Brukes i infotainmentsystemer i kjøretøy eller bakseteskjermer for å presentere navigasjon og medieinnhold.

• Fordeler: Vibrasjonsbestandig design (basert på den robuste TFT-strukturen) tar imot kjøretøysvibrasjoner; normalt reduserer svart modus gjenskinn i mørke omgivelser.

Innebygd utvikling og utdanning

• Case: Brukes av studenter og ingeniører for prototyping, for eksempel robotkontrollgrensesnitt eller IoT-enhetsskjermer.

• Fordeler: Enkelt grensesnitt (CLK, HSYNC, etc.) for enkel tilkobling til vanlige mikrokontrollere (f.eks. STM32, Raspberry Pi).

• Utvidede applikasjoner: POS-terminaler, sikkerhetsovervåkingsskjermer, smarte instrumentpaneler, etc.

Vi har samlet inn tilbakemeldinger fra produsenter på tvers av ulike bransjer for å evaluere den faktiske ytelsen til denne skjermmodulen. Vær oppmerksom på at opplevelsen er basert på spesifikasjoner og typiske applikasjoner og kan variere avhengig av det spesifikke bruksmiljøet.

Visuell ytelse

• Lysstyrke og lesbarhet: Brukere rapporterer at bakgrunnsbelysningen på 620 cd/m² er tilstrekkelig lyssterk for utendørs eller sterkt opplyste innendørsmiljøer, noe som sikrer klar synlighet av innholdet. Det typiske kontrastforholdet på 1000:1 gjør svarte dypere og lysere opp hvitt, og forbedrer den generelle visuelle opplevelsen.

• Fargeytelse: Med et fargespekter som dekker 40%~50% (CIE1931), er fargegjengivelsen realistisk, noe som gjør den egnet for visning av diagrammer og bilder. Imidlertid kan fargespekteret være begrenset for profesjonelle grafiske designapplikasjoner.

• Responstid: Den typiske responstiden på 40ms er tilstrekkelig for det meste av statisk og dynamisk innhold. Selv om lett bevegelsesuskarphet kan oppstå under rask videoavspilling, er den godt egnet for industriell kontroll og ikke-høyhastighets spillscenarier.

Integrasjon og brukervennlighet

• Grensesnittkompatibilitet: 24-bits RGB-grensesnittet støttes bredt, med brukere som rapporterer enkel integrasjon med ARM Cortex-M-serien eller Linux-systemer. Kontrollsignaler (som DEN, DISP) forenkler tidskonfigurasjonen.

• Strømstyring: Det brede spenningsinngangsområdet (VCC 2,65~3,3V) tillater fleksibel strømforsyning, noe som reduserer behovet for ekstern regulering. Målt strømforbruk er relativt lavt, noe som bidrar til energieffektivitet.

• Størrelse og installasjon: Den kompakte 4,3-tommers designen passer godt i enheter med begrenset plass. Det aktive visningsområdet på 95,04 mm × 53,86 mm optimerer skjerm-til-kropp-forholdet.

Miljøtilpasningsevne

• Temperaturytelse: Den fungerer stabilt innenfor området -10°C~60°C, og brukere bekrefter at det ikke er noen visningsavvik ved bruk i utendørsutstyr. Lagringstemperaturområdet på -20°C~70°C sikrer sikkerhet under transport og lagring.

• Holdbarhet: TFT-panelet og SC7283 driver-IC gir pålitelig drift, uten rapporterte feil i industrielle vibrasjonsmiljøer.

• Sammendrag av kundeanmeldelser: "Denne skjermen gir mye for pengene, tilstrekkelig lysstyrke og enkel integrasjon. Den samsvarer perfekt med kravene våre for skjermprosjektet vårt i kjøretøy. Responstiden er akseptabel, og responsen fra ettersalgsservice er også rask."
