4.3 'Industrial IPS TFT LCD -skjermmodul

Kjernespesifikasjoner

Produkttype

TFT -modul

Produkt p/n

Q4340TT75221A0

Skjermstørrelse

4,3-tommers TFT-LCD

Aktivt område

95,04mm (W) × 53,86mm (h)

Oppløsning

480 × RGB × 272

Pixel Pitch

0.198mm (h) × 0.198mm (W)

Fargedybde

262 000 farger

Skjermmodus

Normalt hvit, transmissiv

Vise retning

12 klokka

Driver IC

Lili6485

Elektriske spesifikasjoner

Strømforsyning (VDD/VCI)

3.2V (type)

LED fremover spenning (VF)

12V (min) - 16V (maks), 14V (typ.)

Ledet fremstrøm (IR)

40mA (type)

Driftstemperatur

-20 ° C til 60 ° C.

Lagringstemperatur

-20 ° C til 70 ° C.

Driftsmulighet

10%RH - 90%RH

Optiske spesifikasjoner

Luminance (BP)

450 CD/m² (min), 500 CD/m² (type.)

Kontrastforhold (CR)

500: 1 (min), 700: 1 (type.)

Visningsvinkel (horisontalt)

60 ° (min), 70 ° (type.) @ Cr> 10

Visningsvinkel (vertikal)

45 ° –60 ° (typ.)

Responstid (TRT)

20ms (typ.), 30ms (maks) @ 25 ° C

Fargespekter

45% (min), 50% (type.)

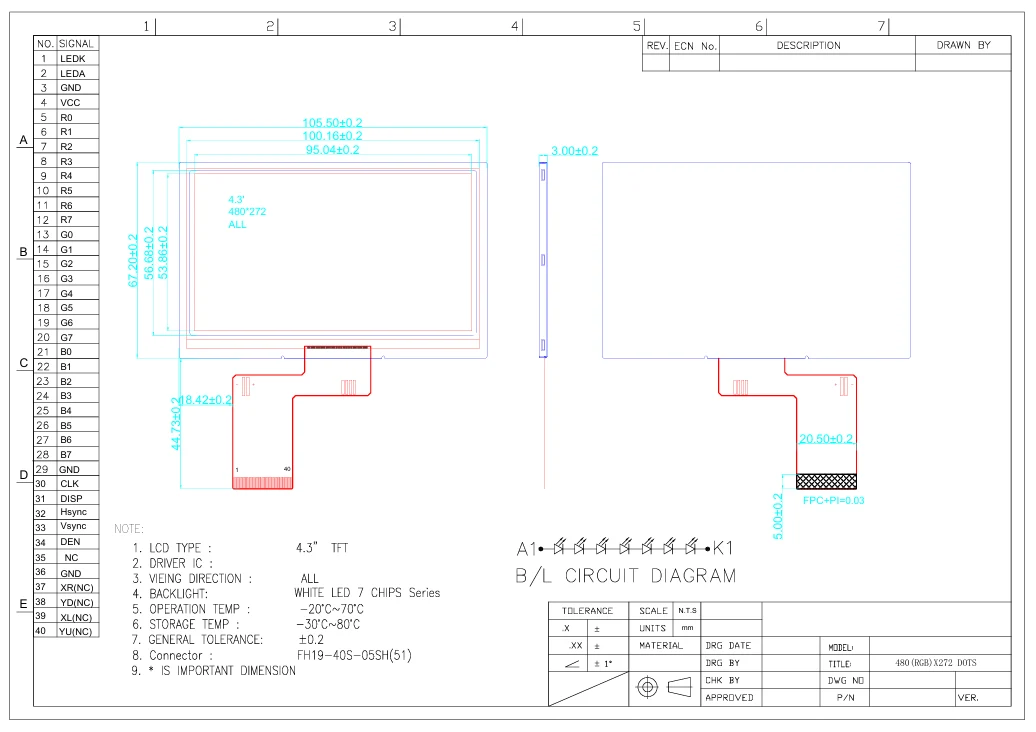

Mekaniske spesifikasjoner

Skissere dimensjoner

105,5 mm (w) × 67,2mm (h) × 3,0mm (t)

Koblingstype

FH19-40S 0,5SH (51)

Bakliggende type

Hvit LED (parallelle brikker)

Standardprodukter

Tilpassede produkter

Bestillingsmengde

Leveringstid

Tilpasningstype

Leveringstid

1-30 stk

Øyeblikkelig

B/L & FPC & TP

innen 5 uker

31-100 stk

1 uke

B/L & FPC & TP

innen 5 uker

101-500 stk

innen 2 uker

B/L & FPC & TP

innen 5 uker

501-1000 stk

innen 3 uker

B/L & FPC & TP

 innen 5 uker

1001-5000 stk

innen 3 uker

BL & FPC & TP

innen 6 uker

5000+ stk

innen 4 uker

BL & FPC & TP

innen 6 uker
