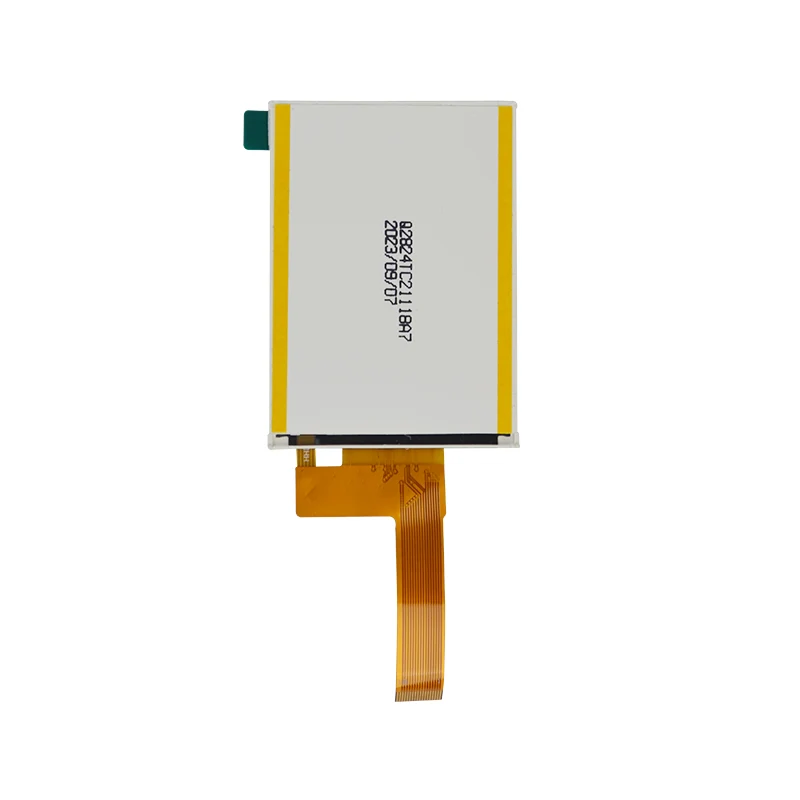

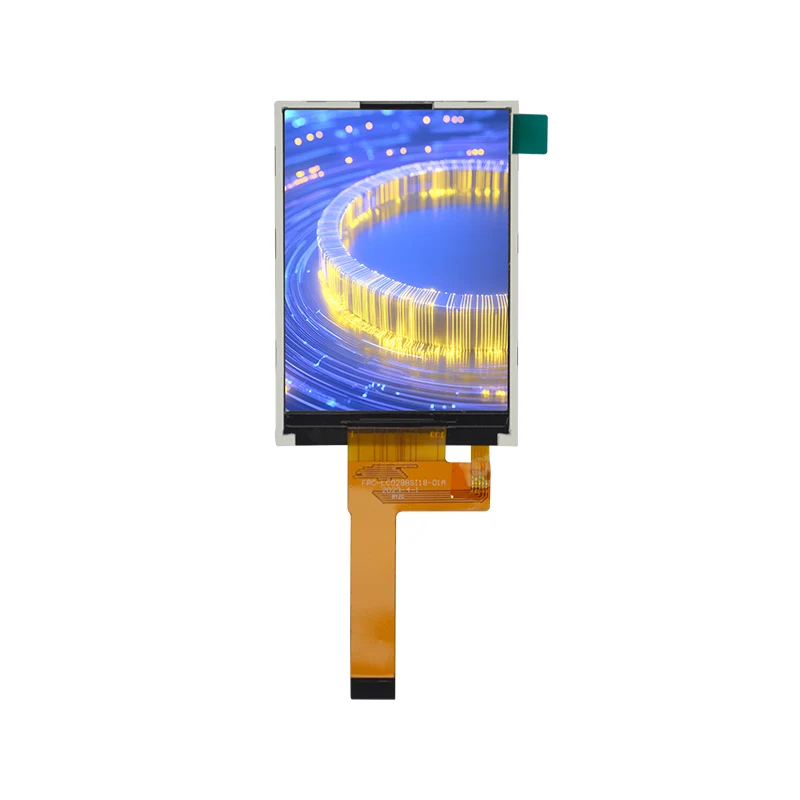

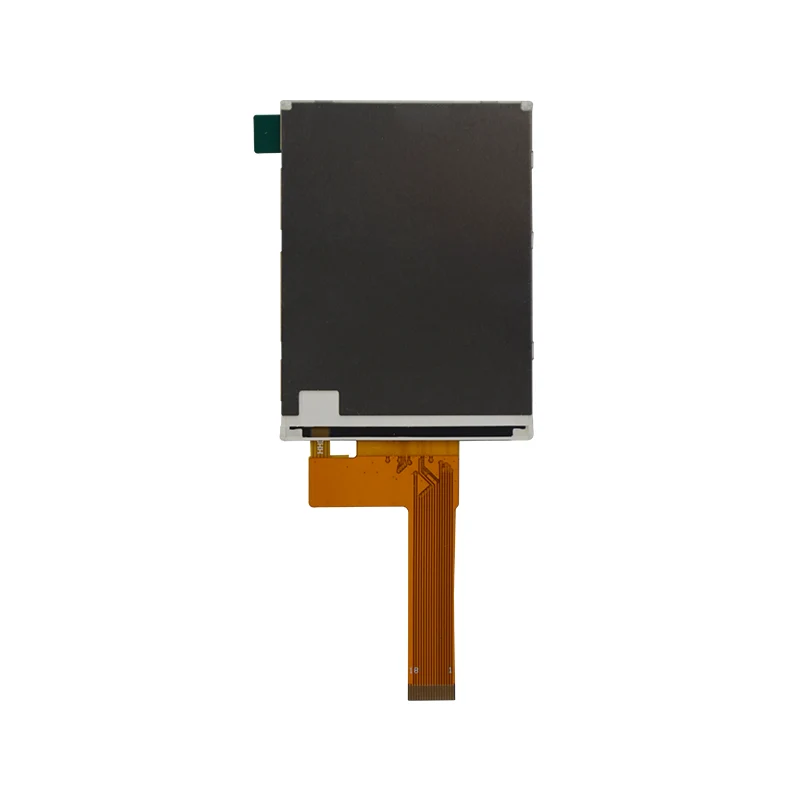

2.7 '300 NIT Standard IPS TFT LCD -skjermmodul

Modultype

2.7 "TFT/16M farge

Oppløsning

960 × 240 piksler (grafisk dot-matrix)

Grensesnitt

SPI & RGB

Skjermmodus

Transmissiv tft

Bakgrunnsbelysning

Hvit LED (parallell)

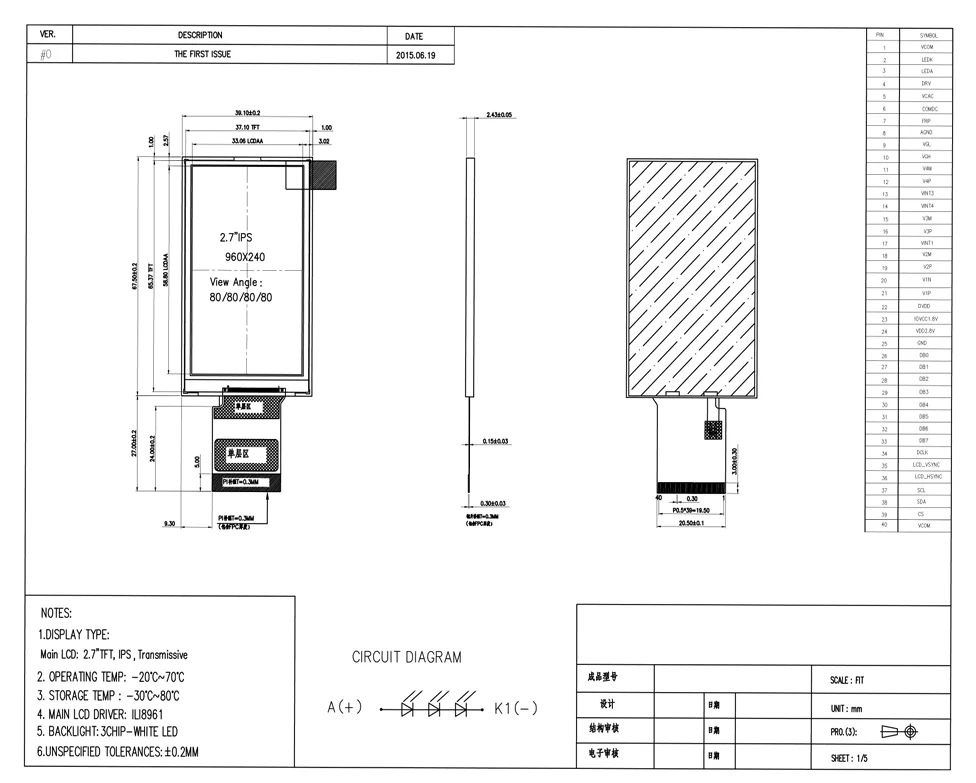

Mekaniske dimensjoner

39.1 (w) × 67.5 (h) × 2.4 (t) mm (FPC ekskludert)

Aktivt område

33.06 (w) × 58.80 (h) mm

Pixel Pitch

0.18375 (w) × 0.13775 (h) mm

Elektriske spesifikasjoner

· Logisk spenning (VDD): 3.0–3.6V (Typ. 3.3V)

· Inngangsspenning (vih): 0,8 × iovcc til iovcc

· Inngangsspenning (VIL): -0,3V til 0,2 × IOVCC

· Nåværende forbruk: 8mA (typ.)

Spesifikasjoner for bakgrunnsbelysning

· Spenning: 8,7–10,2V

· Strøm: 15–25mA

· Operasjonstemp: -20 ° C til +70 ° C

· Lagringstemp: -30 ° C til +80 ° C

Tidskarakteristikker

· CLKinfrekvens: 13,5–30MHz (typ. 27MHz)

· HSD -periode: 1024–1907 Clkin Cycles

· Vertikal synkronisering: 242,5–450,5H (NTSC/PAL)

Standardprodukter

Tilpassede produkter

Bestillingsmengde

Leveringstid

Tilpasningstype

Leveringstid

1-30 stk

Øyeblikkelig

General

5-8 uker

31-100 stk

1 uke

Fpc

4 uker

101-500 stk

1-2 uker

CTP

6 uker

501-1000 stk

2-5 uker

B/l

6 uker

1001-5000 stk

4-5 uker

Førerbrett

8 uker

5000+ stk

5-7 uker

LCD -panel

16 uker
