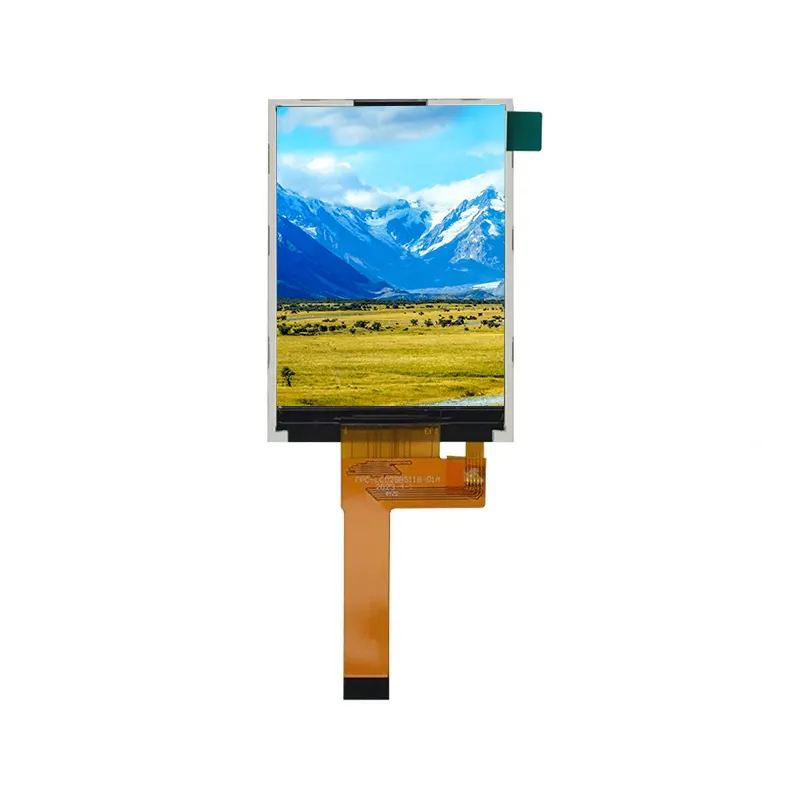

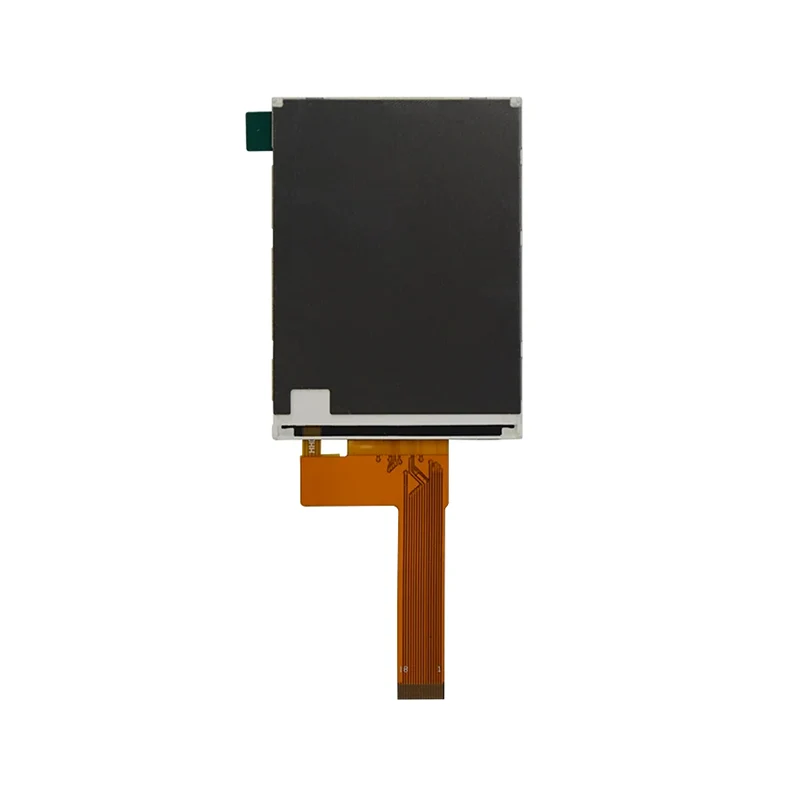

2,7' grafisk standard TN TFT LCD-skjermmodul

2,7' grafisk standard TN TFT LCD-skjermmodul brukes først og fremst i industrielle og smarte hjemme-LCD-er. Slik som:

1. Industriell håndholdt terminal

Industrielle håndholdte enheter: tilpassede LCD-er for PDA/strekkodeskannere

Holdbare LCD-skjermer | Perfekt for industrielle detektorer og dataterminaler

Avanserte LCD-skjermer for inventarskannere og bærbare skrivere

Høykvalitetsskjermer – Bygget for industrielle håndholdte enheter

2.Smart hjem

Smart Home kontrollpaneler | Tilpassede avanserte LCD-løsninger

Holdbare LCD-skjermer for kaffetraktere, robotstøvsugere og ovner

Smart Home-skjermer – høy kvalitet og tilpasset tilpasning

Detaljer

Tianfu tilpasset 2,7' grafisk standard TN TFT LCD-skjermmodulspesifikasjon

A Real-World Application Experience from Tianfu: Perspective from a Mobile Data Terminal Manufacturer

"Da vi utviklet den nye generasjonen industrielle PDA, ble denne 2,7' grafiske standard TN TFT LCD-skjermmodulen vårt ultimate valg. Bakgrunnsbelysningen med høy lysstyrke (vi tilpasset 500 cd/m²-versjonen) og antirefleksbehandling løste smertepunktet ved vanskelig gjenkjenning av skjerminnhold under sterkt utendørslys."

"960 × 240 widescreen-forholdet er svært kompatibelt med interaksjonslogikken til mobile dataterminaler: den horisontale plassen er tilstrekkelig til å vise strekkoder og fraktseddelnumre fullt ut, mens den vertikale layouten passer perfekt til den klassiske brukergrensesnittdesignen til 'informasjonsvisningsområde + bunnfaste knapper', som muliggjør effektiv drift på et kompakt rom."

"Funksjonen med lavt strømforbruk i SPI-grensesnittet forbedrer batterilevetiden direkte. Med et logisk strømforbruk på bare 8mA for modulen, kombinert med vår egenutviklede strategi for kontroll av bakgrunnsbelysning, har enhetens totale batterilevetid økt med omtrent 18 % i scenarier med kontinuerlig skanning."

"Den brede temperaturstabiliteten (-20 °C til +70 °C) og den mekaniske påliteligheten til modulen har bestått våre strenge tester, inkludert høy-lav temperatur sykling og 1,2 meter falltester, og oppfyller fullt ut holdbarhetskravene i industrielle miljøer."

Målrettet optimalisering og støtte

Vi tilbyr forbedrede løsninger for slike applikasjoner:

Eksklusive funksjoner: Forbedret baklysdriver (støtter PWM-dimming/rask vekking), hanskeberøring, anti-interferensdesign og energisparende modussett.

Bransjetilpasning: Tilpassede versjoner optimalisert for scenarier som ekspresslogistikk, kjølelager og utendørs inspeksjoner er tilgjengelig.

Rask støtte: Gi kompatible referansedesign med vanlige skanningsmotorer, testverktøy for produksjonslinje og langsiktig forsyningsgaranti.

Tilbakemelding fra kunder

"I løpet av de siste 18 månedene har vi kumulativt brukt mer enn 35 000 enheter av denne modulen i tre av terminalproduktene våre. Det som tilfredsstiller oss mest er den utmerkede batchkonsistensen og ekstremt raske tekniske støtteresponsen, som gir en solid garanti for vår storskala produksjon og ettersalgsvedlikehold. Tianfu er en pålitelig og tilpasset LCD-fabrikk.", vi stoler alltid på dem.

Tianfu 2,7' TFT LCD-skjermmodulapplikasjon

Tianfu ledetid

FAQ

Q1: Hvordan velge mellom SPI- og RGB-grensesnitt?

A: De to grensesnittene oppfyller forskjellige applikasjonskrav:

SPI-grensesnittet har et lite antall pinner (vanligvis 3–4 datalinjer), ideelt for scenarier der MCU pin-ressurser er begrenset og kravene til oppdateringsfrekvens er lave, for eksempel visning av statiske bilder eller sakte oppdatering av data.

RGB-grensesnitt muliggjør parallell dataoverføring med høyere oppdateringsfrekvens, egnet for visning av dynamisk innhold, videoer eller raskt skiftende grafikk, men det krever flere pin-ressurser.

Q2: Hvorfor krever bakgrunnsbelysningen en relativt høy spenning på 8,7–10,2V?

A: Denne modulen har en bakgrunnsbelysningsdesign med flere LED-er koblet parallelt. Et relativt høyt spenningskrav betyr vanligvis at bakgrunnsbelysningen består av flere lysdioder koblet i serie, som kan levere jevn og tilstrekkelig lysstyrke. Ved faktisk bruk kreves en dedikert baklysdriverkrets; den kan ikke kobles direkte til en 3,3V logisk strømforsyning.

Q3: Oppfyller modulens driftstemperaturområde industrielle applikasjonskrav?

A: Ja. Driftstemperaturområdet fra -20°C til +70°C dekker kravene til de fleste industrielle miljøer. For mer ekstreme miljøer (som utendørs verksteder med sterk kulde eller høye temperaturer), kan vi tilby en bredtemperaturversjon (tilpasning kreves) som oppfyller de spesielle kravene på -40°C til +85°C.

Q4: Oppfyller modulens driftstemperaturområde industrielle applikasjonskrav?

A: Ja. Driftstemperaturområdet fra -20°C til +70°C dekker kravene til de fleste industrielle miljøer. For mer ekstreme miljøer (som utendørs verksteder med sterk kulde eller høye temperaturer), kan vi tilby en bredtemperaturversjon (tilpasning kreves) som oppfyller de spesielle kravene på -40°C til +85°C.

Q5: Hvordan kjører jeg denne skjermen? Hvilke perifere kretser trengs?

A: Et grunnleggende system krever:

3,3V logisk strømforsyning (nøyaktighet ±5%)

8–10V baklysdriverkrets (konstant strøm 15–25mA)

MCU eller skjermkontroller (støtter SPI eller RGB-grensesnitt)

Valgfritt: Berøringsskjermkontroller (for berøringsaktiverte versjoner)

Vi tilbyr komplette referansedesignkretsdiagrammer og drivereksempelkoder (støtteplattformer som STM32, ESP32 og Arduino).

Spørsmål 6: Hvilke aspekter ved tilpasning støttes for denne skjermen?

A: Vi tilbyr bransjeledende modulære tilpasningstjenester, med hovedtilpasningsalternativer inkludert:

Grensesnitt og pintilpasning

Juster FPC-kontaktens posisjon og pinrekkefølge for å passe til PCB-oppsettet ditt

Tilpass SPI-grensesnittkommandosett for å matche hovedkontrollbrikken din

Legg til I2C-grensesnitt for berøringsskjermer eller sensorer for omgivelseslys

Justering av optisk ytelse

Erstatt flytende krystallmaterialer med forskjellige synsvinkler (IPS/FFS/TN)

Juster bakgrunnsbelysningens lysstyrke (valgfritt område: 150–800 cd/m²)

Endre polarisatorvinkelen (0°/90°/180°/270°)

Legg til overflatebehandlinger som antirefleks og anti-fingeravtrykk

Mekanisk strukturtilpasning

Juster den totale modultykkelsen (minimumstykkelse opptil 1,8 mm)

Endre FPC-lengde og kabelutgangsretning

Legg til eller reduser monteringshullposisjoner

Tilpass rammedesign for spesifikke tetningskrav

Spesiell miljøtilpasningsevne

Versjon med bred temperatur (-40°C til +85°C)

Versjon med høy lysstyrke for utendørs synlighet

Vibrasjonsbestandig forsterket design
