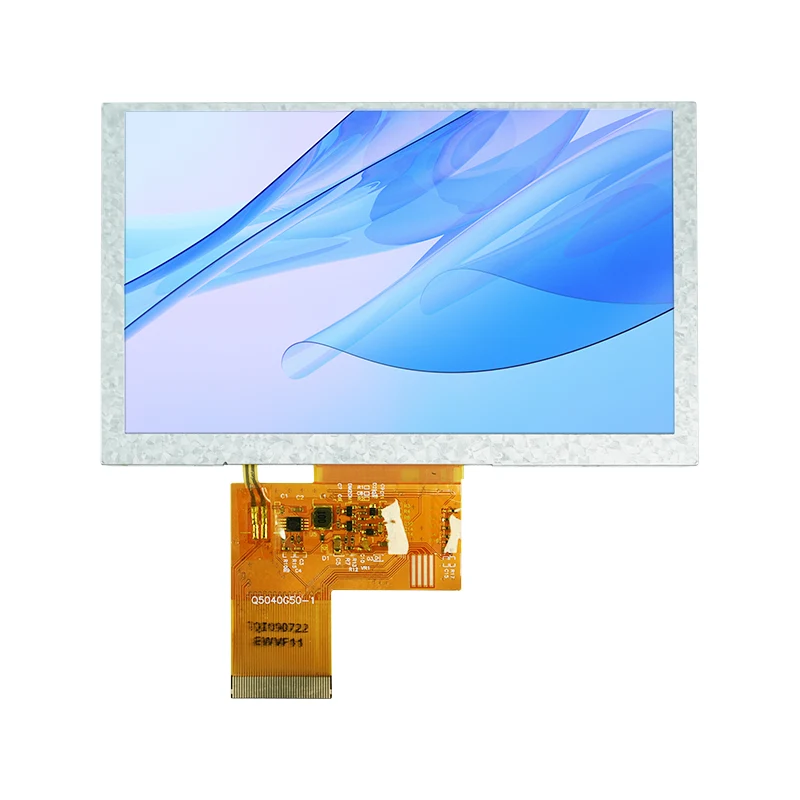

Smart TFT LCD-skjerm: En praktisk veiledning fra valg til utviklingsimplementering

I integrerte system og menneske-maskin interaksjonsdesign,Smart TFT LCD-skjermer ikke lenger bare en "visningskomponent" - det er en kritisk faktor som bestemmer brukeropplevelse og produktsuksess. Enten du utvikler en industriell HMI, et kontrollpanel for smarthjem eller en håndholdt medisinsk enhet, navigerer du i det store utvalget av Smart TFT LCD-skjermer på markedet og tar det riktige valget samtidig som du sikrer at rask distribusjon ofte er mer kompleks enn det ser ut til.

1. Utvalg: Ikke se bare på størrelse og oppløsning

Den vanligste feilen i utvelgelsesfasen er å slå seg ned på en skjerm med tankegangen om at «det ser omtrent riktig ut». I virkeligheten ligger kjerneforskjellene mellom Smart TFT LCD-er ofte utenfor spesifikasjonsarket.

1.1 Grensesnitttype: Det første kritiske skillet

Grensesnitttypen avgjør direkte om hovedkontrolleren din kan drive skjermen og hvor kompleks utviklingsprosessen vil være. Vanlige grensesnitttyper har hver sine egne passende applikasjoner:

En spesiell merknad: Hvis hovedkontrolleren din er en MCU som STM32F103 som ikke har en innebygd RGB-kontroller, vil det være ekstremt vanskelig å velge en RGB-grensesnittskjerm direkte. Du trenger en ekstra brobrikke (som SSD1963), eller bytte til en SPI- eller parallellgrensesnittskjerm.

1.2 Oppløsning og størrelsesmatching

Høyere oppløsning er ikke alltid bedre. I den plassbegrensede verdenen av innebygde systemer betyr høyere oppløsning større bruk av rammebufferminne, høyere strømforbruk og høyere kostnader. En tommelfingerregel er:

For å vise enkle ikoner eller tekst (f.eks. apparatpaneler): 240x240 eller 320x320 er tilstrekkelig
For standard menneske-maskin-grensesnitt (f.eks. håndholdte terminaler): 480x480 eller 800x480
For applikasjoner som krever klare diagrammer eller bilder: 720x720 eller høyere

Firkantede TFT-er blir stadig mer vanlig i smarte wearables og industrielle instrumenter. Vanlige spesifikasjoner inkluderer 1,3-tommers (240x240), 3,4-tommers (480x480) og 4,0-tommers (720x720).

1.3 Miljøtilpasning: innendørs, utendørs eller ekstreme forhold?

Mange prosjekter fungerer fint med standardskjermer under prototypingfasen, men støter på problemer når de er distribuert i felten. Tre nøkkelparametere fortjener spesiell oppmerksomhet:

• Lysstyrke: 300–400 nits er tilstrekkelig for innendørs bruk; semi-utendørs bruk krever 500–800 nits; Full utendørs bruk under direkte sollys krever 1000 nits eller høyere for lesbarhet

• Driftstemperatur: Kommersiell kvalitet: 0°C til 50°C; industriell kvalitet: -20°C til 70°C; biler eller ekstreme miljøer krever -30°C til 85°C eller mer

• Visningsvinkel: For scenarier der flere personer ser på skjermen eller hvor enheten er installert i en vinkel, er IPS-skjermer med full visningsvinkel å foretrekke; TN-skjermer er billigere, men viser betydelig fargeskift i vidvinkler

1.4 Berøringspanel og overflatebehandling

Hvis produktet ditt krever berøringsfunksjonalitet, utover å velge mellom resistive og kapasitive typer, er det flere detaljer som lett kan overses:

Lamineringsmetode: Optisk binding gir bedre klarhet og redusert refleksjon sammenlignet med luftspaltelaminering, men kommer til en høyere kostnad
Overflatebelegg: Antirefleks (AG), antirefleks (AR) og anti-fingeravtrykk (AF) belegg - for utendørs eller høylysstyrkeenheter anbefales en AG+AR-kombinasjon

Tilpasning av dekkglass: Enten avrundede hjørner, silkeskjerm-logoer, hull eller andre estetiske modifikasjoner kreves

2. Maskinvare og driver: Unngå fallgruve

Når skjermen er valgt, introduserer maskinvaredesign og driverutvikling enda et sett med potensielle fallgruver.

2.1 FPC-kabel og tilkobling

FPC-kabelen er årsaken til 80 % av skjermfeilene. Lås alltid opp koblingslåsen før du setter inn eller fjerner kabelen – å trekke den med makt kan skade gullkontaktene. Koble aldri til eller fra FPC mens systemet er slått på, da reststrøm kan brenne grensesnittet.

Når du tilpasser FPC, vær oppmerksom på:

Om pinnesekvensen og spenningsnivåene er kompatible med hovedkortet ditt
Om bøying, utvidelse eller ruting rundt andre komponenter er nødvendig
Hvorvidt FPC-lengden stemmer overens med det mekaniske kabinettdesignet

2.2 Strømforsyning og bakgrunnsbelysning

TFT-LCD-er krever vanligvis flere spenningsskinner: VDD (3,3V logikk), VGH (positiv bias), VGL (negativ bias) og andre. Unormal strømforsyning er den viktigste årsaken til fargeforvrengning og skjermflimmer. En typisk diagnostisk tilnærming er å sjekke om VCOM-spenningen avviker fra databladspesifikasjonen (for eksempel fører overskridelse av 3,8V ofte til merkbart flimmer).

For baklyskjøring anbefales en konstantstrømsløsning med PWM-dimming. Hvis PWM-frekvensen faller under 150Hz, kan det menneskelige øyet oppfatte flimmer; det anbefales å heve frekvensen over 200Hz.

2.3 Driver-IC og grafikkbibliotek

Vanlige TFT-driver-ICer inkluderer ILI9341, ST7789 og ST7735. Blant disse tilbyr ILI9341 den mest omfattende dokumentasjonen og den enkleste driverimplementeringen, noe som gjør den egnet for applikasjoner med 240x320 oppløsning.

For grafikkbiblioteker er LVGL og TouchGFX hovedvalgene i det innebygde rommet. LVGL er åpen kildekode og støtter flere plattformer, mens TouchGFX er dypt optimalisert for STM32 mikrokontrollere.

3. Et spesielt alternativ: UART Smart Serial Screens

Hvis teamet ditt ikke ønsker å investere betydelig tid i utvikling av grafikkdrivere, eller hvis hovedkontrolleren din har begrensede ressurser, er UART-serieskjermen et alternativ verdt å vurdere.

Slike skjermer har en innebygd MCU (f.eks. ATmega328PB) og kan kontrolleres ganske enkelt ved å sende kommandoer over den serielle porten, som kun okkuperer TX- og RX-pinnene.

UART-skjermer på markedet faller generelt inn i to kategorier:

Førstnevnte tilbyr ekstremt høy utviklingseffektivitet - du kan til og med simulere brukergrensesnittet på en PC før du blinker det til skjermen. Sistnevnte gir flere kontrollmuligheter på lavt nivå.

4. Hurtigreferanse for vanlig feildiagnose

Til slutt, her er en hurtigsjekkliste for feilsøking av høyfrekvente feltproblemer - det kan bare redde dagen:

Symptom	Prioritert etterforskningsretning
Skjermfeil, ingen skjerm	Sjekk om FPC-kabelen er løs eller oksidert (80 % av tilfellene); verifiser innstillingene for oppløsning / oppdateringsfrekvens
Fargeforvrengning, vertikale striper, jitter	Se etter unormale forsyningsspenninger (VGL/VGH/VCOM); sjekk om PWM-dimmefrekvensen er for lav
Dim bilde eller bakgrunnsbelysning fungerer ikke	Sjekk for aldrende bakgrunnsbelysning LED-er; verifiser den faktiske utgangsspenningen til strømadapteren
Fikset mørke/hvite flekker på skjermen	Fysisk skade eller kompresjon fra baksiden (irreversibel - krever utskifting)

Utvalg og utvikling av TFT LCD-skjermer er i sin kjerne en avveining mellom kostnader, ytelse, utviklingssyklus og pålitelighet. Det er ingen "beste" skjerm - bare den "mest passende" løsningen. Jeg håper denne veiledningen hjelper deg med å unngå unødvendige omveier i starten av prosjektet, slik at du kan fokusere mer på å skape en virkelig differensiert produktopplevelse.
