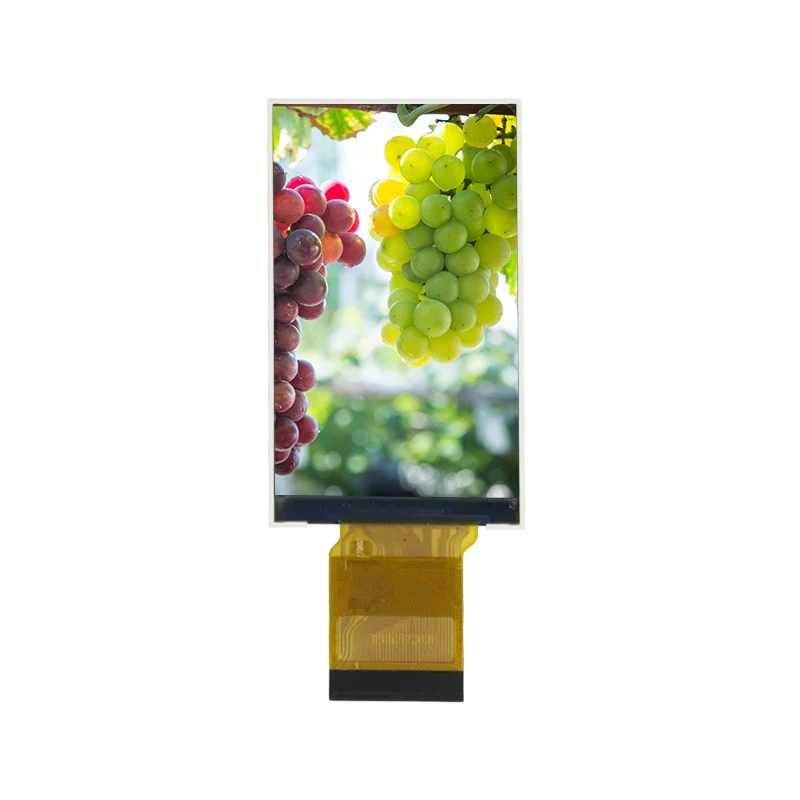

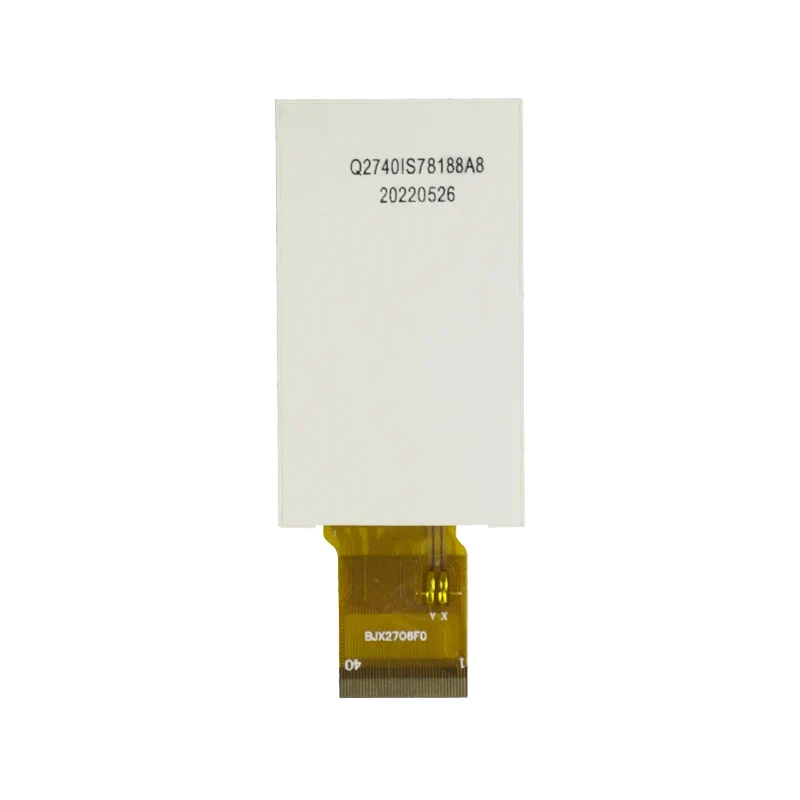

3.92 'bred temp IPS TFT LCD -skjermmodul

Generelle spesifikasjoner

Modultype

3,92-tommers TFT (A-Si)

-

-

Skjermoppløsning

320 × 320 piksler

-

-

Grensesnitttype

MCU/SPI

-

-

Fargedybde

16,7m farger

-

-

Driver IC

ST7796

-

-

Mekaniske dimensjoner

76,72 × 74,86 × 2,1 mm

-

-

Aktivt område

71,13 × 69,82 mm

-

-

Driftstemperatur

-20 ° C til +70 ° C ℃

-

-

Lagringstemperatur

-30 ° C til +80 ° C.

-

-

Elektriske spesifikasjoner

Parameter

Min

Typ

Maks

Systemspenning (VDD)

2,5 v

2.8 v

3.6 v

TFT -port på spenning (VGH)

10 v

12 v

14 v

TFT Gate Off Spenning (VGL)

-14 v

-12 v

-10 v

Pålitelighetstester

Testelement

Forhold

Lagring av høy temperatur

80 ° C, 240 timer

Lagring av lav temperatur

-30 ° C, 240 timer

Høy temp & luftfuktighet (operativ)

60 ° C, 90% RF, 240 timer
