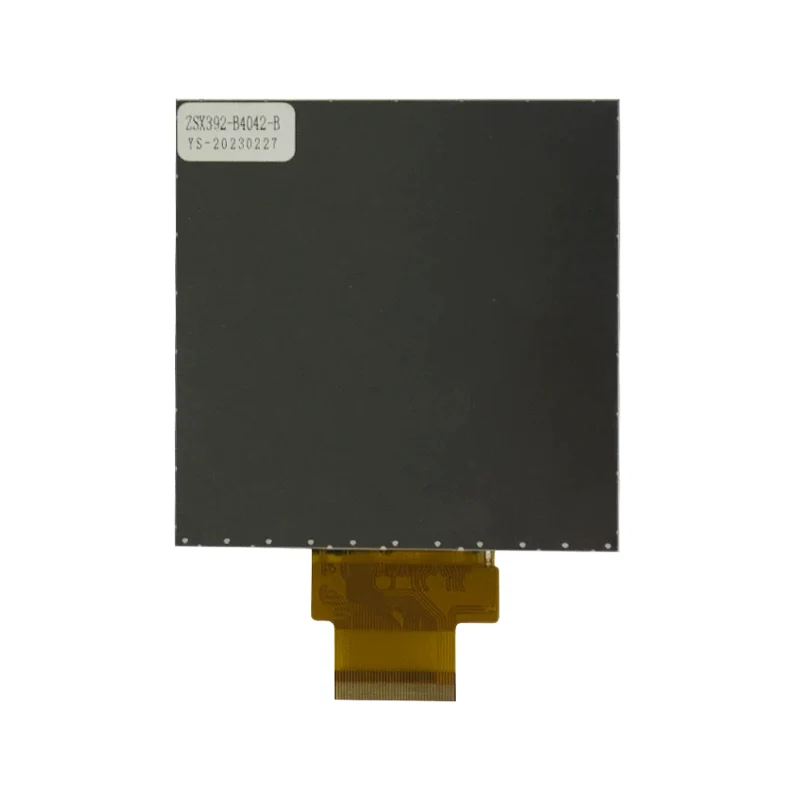

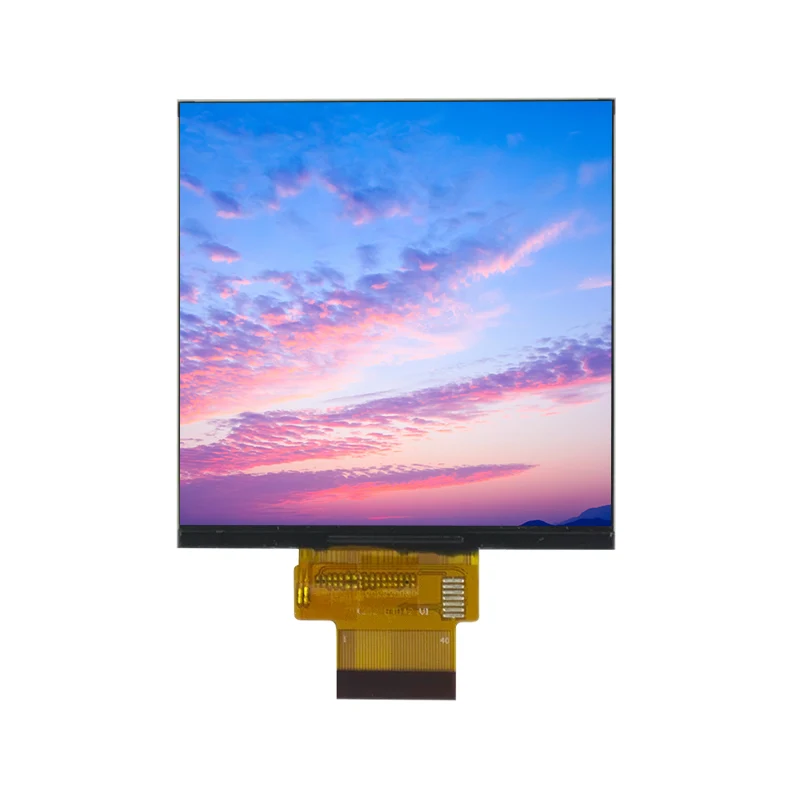

3.97 'Industrial IPS TFT LCD -skjermmodul

Modultype

3,97-tommers IPS TFT (A-Si)

Skjermoppløsning

480 × 800 (WVGA)

Grensesnitttype

Mipi

Fargedybde

16,7m farger

Driver IC

ST7796U

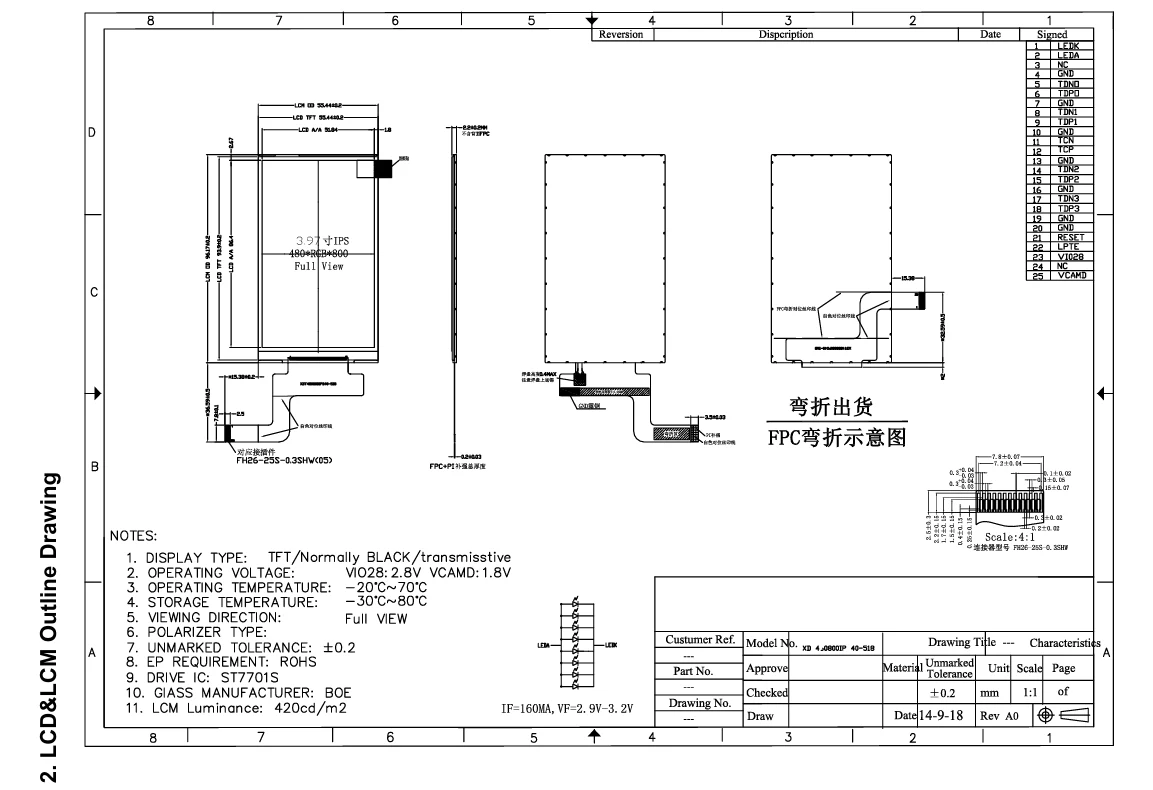

Mekaniske dimensjoner

55,44 × 96,17 × 2,2 mm

Aktivt område

51,84 × 86,4 mm

Driftstemperatur

-20 ° C til +70 ° C.

Lagringstemperatur

-30 ° C til +80 ° C.

Elektriske spesifikasjoner

Systemspenning (VDD)

2,5–3,6 v

TFT -port på spenning (VGH)

11.5–17 v

TFT Gate Off Spenning (VGL)

-12 ---7,6 v

Førte frem spenning

24,8 V (3.1V × 8 LED)

Ledet fremover

160 ma

Elektrooptiske egenskaper

Lysstyrke (LCM Luminance)

450 CD / m²

Visningsvinkel (Cr> 10)

Horisontal/vertikal: 80 ° –85 °

Kontrastforhold

550: 1 (min) - 800: 1 (type)

Responstid (TR + TF)

35 ms (typ)

Transmittans

3,34% - 3,93%

Pålitelighetstester

Høy temp -lagring

80 ° C, 240 timer

Termisk sjokk

-40 ° C 85 ° C, 100 sykluser

ESD -beskyttelse

Kontakt ± 4kV / luft ± 8 kV
