9,0' transmissiv farge TFT LCD-skjermmodul

Viktige fordeler – hvorfor denne modulen passer til din applikasjon

📐Høyoppløselig klarhet:800×480 RGB-stripe piksler gir skarp tekst og grafikk for profesjonelle HMI-grensesnitt.

🌡️Ekstremt temperaturområde:Fungerer fra -20 ℃ til 70 ℃ — pålitelig i uoppvarmede fabrikker, utendørs kiosker og kjølelagringsmiljøer.

🔌Sømløs integrasjon:24-bits parallell RGB-grensesnitt og COG (Chip-on-Glass) design forenkler maskinvarelayout og reduserer systemstørrelsen.

💡Langtidsbakgrunnsbelysning:20 000 timers LED-levetid minimerer vedlikeholdet. 120 cd/m² luminans sikrer utmerket lesbarhet.

⚡ Stabil kraftdesign:Bred spenningstoleranse (DVDD 2,8–3,6V, AVDD 9,4–9,8V) sikrer kompatibilitet med ulike strømsystemer.

🛠️Tilpasningsklar:Små batch prøveordrer akseptert. Tilpassbar FPC, bakgrunnsbelysning, berøringspanel og fastvare for å matche dine behov.

Tekniske spesifikasjoner

Detaljer

Applikasjoner og suksesshistorier

Denne 9,0" HMI kvadratiske TFT LCD-modulen har blitt distribuert på tvers av bransjer der pålitelighet og klarhet er avgjørende. Nedenfor finner du typiske brukstilfeller og eksempler fra den virkelige verden.

🏭Industriell automatisering – CNC-maskinkontrollpanel

En europeisk maskinprodusent integrerte denne modulen i deres CNC-operatørpanel. Driftsområdet -20℃ til 70℃ sikret pålitelig ytelse i uoppvarmede fabrikkmiljøer, mens 24-bits RGB-grensesnittet forenklet tilkoblingen til deres eksisterende kontroller.

🏥Medisinsk utstyr – bærbar pasientmonitor

En oppstart av medisinsk utstyr brukte denne modulen for sin kompakte COG-design og stabile 120 cd/m² luminans, noe som muliggjør tydelig bølgeformvisning i lyse sykehusmiljøer. Tilpasset FPC-tilpasning hjalp til med å passe deres slanke kabinett.

🏠 Smart Home – Sentral kontrollhub

En smarthusintegratør valgte denne modulen for dets brede temperaturområde og lange bakgrunnsbelysningslevetid, noe som gjør den egnet for både innendørs veggpaneler og utendørs porttelefoner. 20 000 timers LED-levetid reduserte langsiktige vedlikeholdsproblemer.

📊Utendørskiosk – billettterminal

Med lagringstemperatur ned til -30 ℃ og drift ned til -20 ℃, overlevde denne modulen vinterforhold i utendørs billettkiosker. Oppløsningen på 800×480 ga tydelig visning av QR-koder og transaksjonsinformasjon.

Spørsmål: Hvilke produksjonssertifiseringer har Tianfu Display?

EN:Tianfu Display driver et ISO 9001:2015-sertifisert anlegg, som sikrer standardisert kvalitetsstyring på tvers av design, liming og levering. Alle moduler bruker RoHS- og REACH-kompatible råvarer, og samsvarer med globale miljøforskrifter.

Spørsmål: Hvilke spesifikke kvalitetstester utføres på hvert produksjonsparti?

EN:Hver batch gjennomgår strenge inspeksjonsarbeidsflyter, inkludert Incoming Quality Control (IQC) for glass/ICs, In-Process Quality Control (IPQC) for automatisert COG/FOG-bindingslinjejustering og 100 % utgående kvalitetskontroll (OQC). Pålitelighetstester dekker temperatursykling, fuktighetsmotstand, vibrasjon og aldring av bakgrunnsbelysning.

Spørsmål: Gir du sporbarhet for skjermproduksjonspartier?

EN:Ja. Hver modul er serialisert med en sporbar lotkode tilordnet dens eksakte monteringsdato, kjemisk batch og laboratorietestlogg. Dette muliggjør rask 8D rotårsaksanalyse, avgjørende for industrielle applikasjoner med lang levetid.

Spørsmål: Hva er standardgarantien og retningslinjene for erstatning av maskinvare?

EN:Vi tilbyr en 12-måneders standard produsentgaranti som dekker feil. For bekreftede kvalitetsproblemer behandles erstatningsenheter raskt innen 5–7 virkedager for å minimere nedetid for klientprosjekter.

Spørsmål: Oppgir du fastvare og teknisk initialiseringskode for integrasjon?

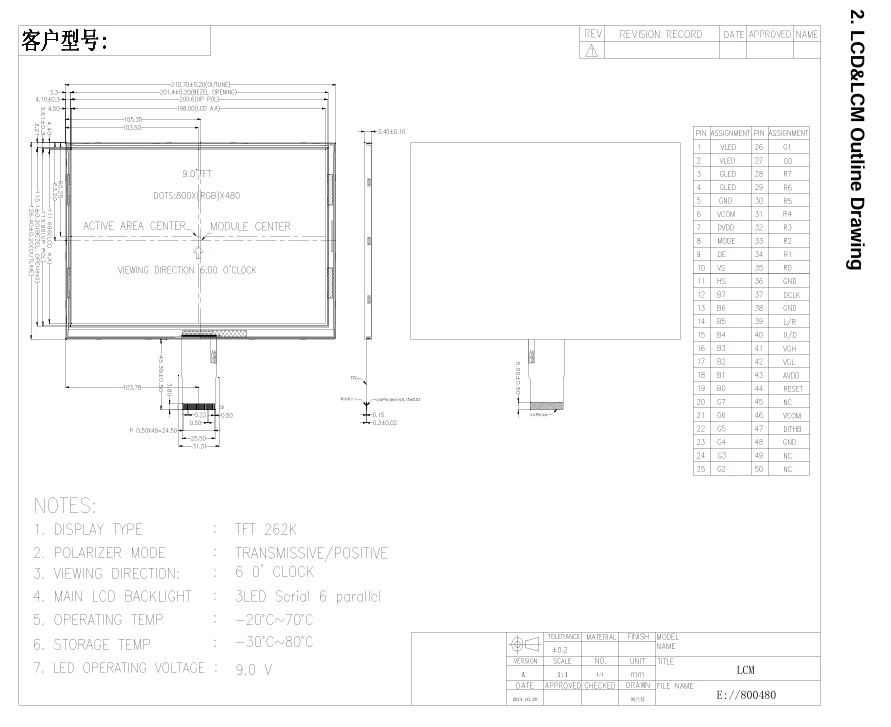

EN:Absolutt. Vi tilbyr komplette maskinvare-programvaredokumentasjonspakker, inkludert fullstendige dataarkspesifikasjoner, initialiseringskodeskript, klokketidsdiagrammer, mekaniske tegninger og grensesnittregisternotater.

Spørsmål: Kan jeg få en liten gruppeprøve før masseproduksjonsforpliktelser?

EN:Ja, ingeniørprøvebestillinger fra 1 til 30 stykker er velkomne for proof-of-concept-testing. Standardprøver sendes innen 1 uke, mens tilpasset FPC-ruting, bakgrunnslysmodifikasjoner eller berøringspaneloverlegg krever 2–3 uker for prototyping.
