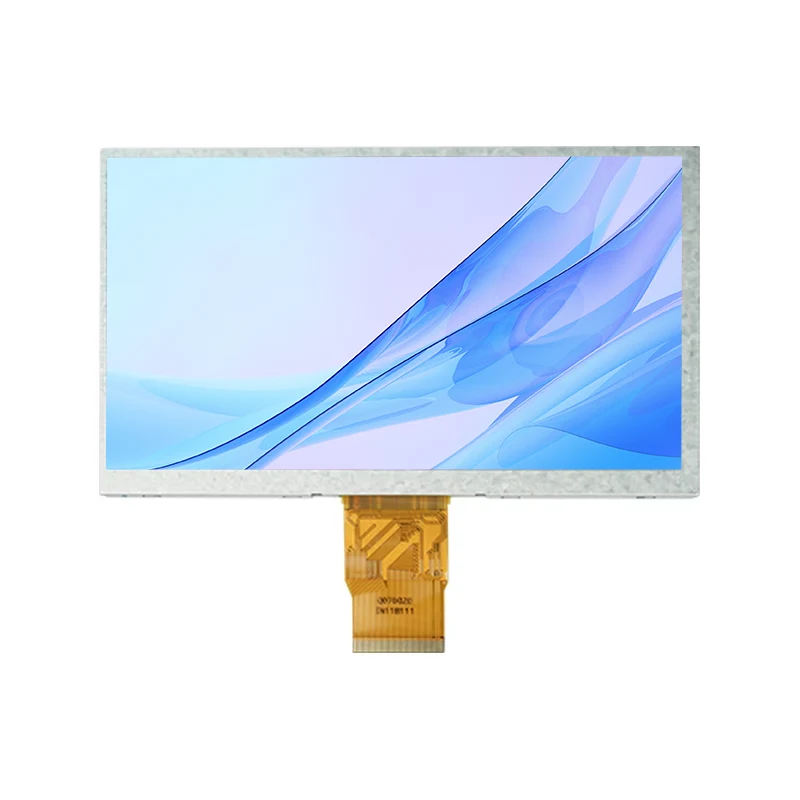

7.0 'Gratis visningsvinkelfarge TFT LCD Display Module

Kjernespesifikasjoner

Skjermstørrelse

7,0-tommers IPS TFT-LCD

Oppløsning

1024 × RGB × 600 (WVGA)

Pixel Pitch

0.1506 (h) × 0.1432 (v) mm

Aktivt område

154.21 (h) × 85.92 (v) mm

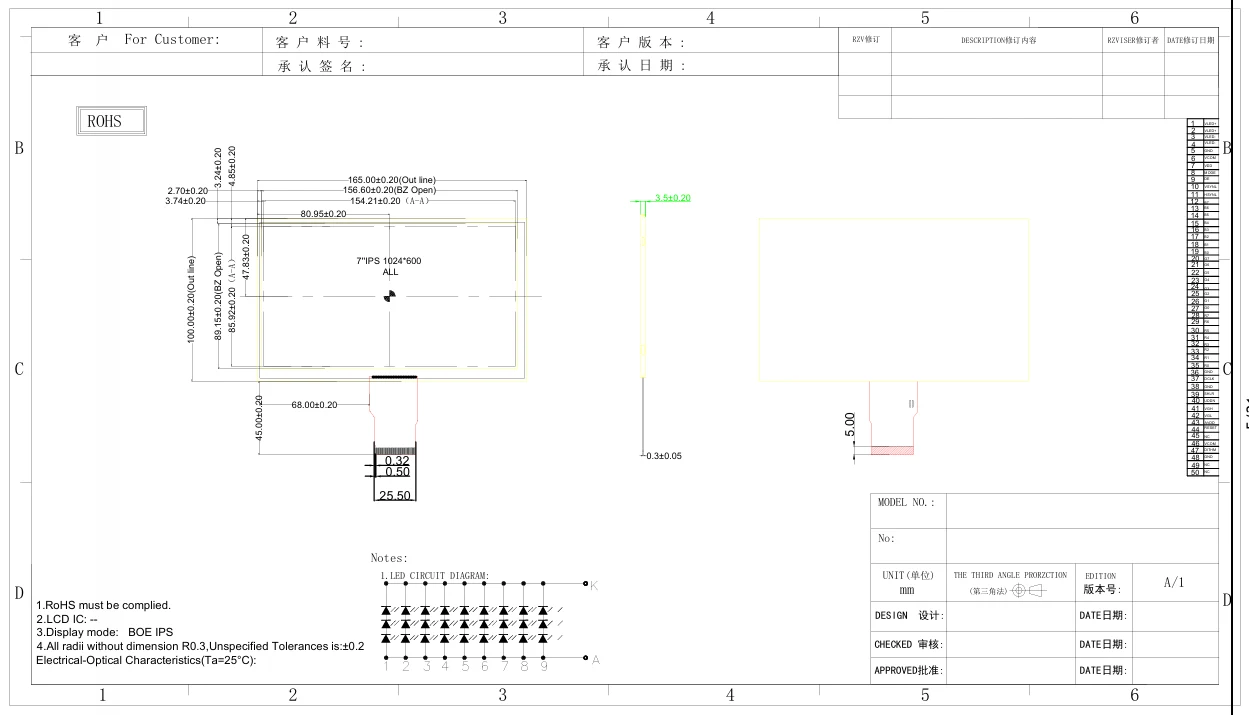

Skissere dimensjoner

165 (w) × 100 (h) × 3,5 (d) mm

Skjermmodus

Normalt svart (IPS -teknologi)

Grensesnitt

TTL parallell RGB (50-pinners FPC)

Overflatebehandling

Anti-blending (2H/3H hardt belegg)

Elektriske egenskaper

Digital forsyningsspenning (VDD)

3.3V (3.0–3.6v)

Analog forsyningsspenning (AVDD)

9.6V (9.4-9.8V)

TFT -portspenning (VGH/VGL)

18V (17–19V) / -6V (-7-5V)

Nåværende forbruk (typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0.5MA, VGL: 1MA

Bakliggende spenning/strøm

9.6v (8.4–10.6v) / 180mA (27 LED)

Driftstemperatur

-20 ° C til +70 ° C.

Lagringstemperatur

-30 ° C til +80 ° C.

Optiske egenskaper

Luminance (typ.)

450 CD/m² (Center Point)

Kontrastforhold (typ.)

800: 1 (0 ° visningsvinkel)

Responstid (typ.)

25ms (Rise + Fall)

Visningsvinkel (h/v)

80 °/80 ° (cr> 10)

Color Gamut (NTSC)

50%

Kromatisitet (hvit)

X: 0.230–0.330, Y: 0.260–0.360

Grensesnitt og kontroll

Koblingstype

Hirose FH12A-50S-0.55H (50-pinners FPC)

Datainngang

8-bit RGB (24-bits fargedybde)

Synkroniseringsmodus

DE -modus (standard) / HS / VS -modus

Skann retningskontroll

L/r (venstre/høyre skift)/updn (opp/ned skanning)

Dithering støtte

8-bit (h) eller 6-bit (l) oppløsning
