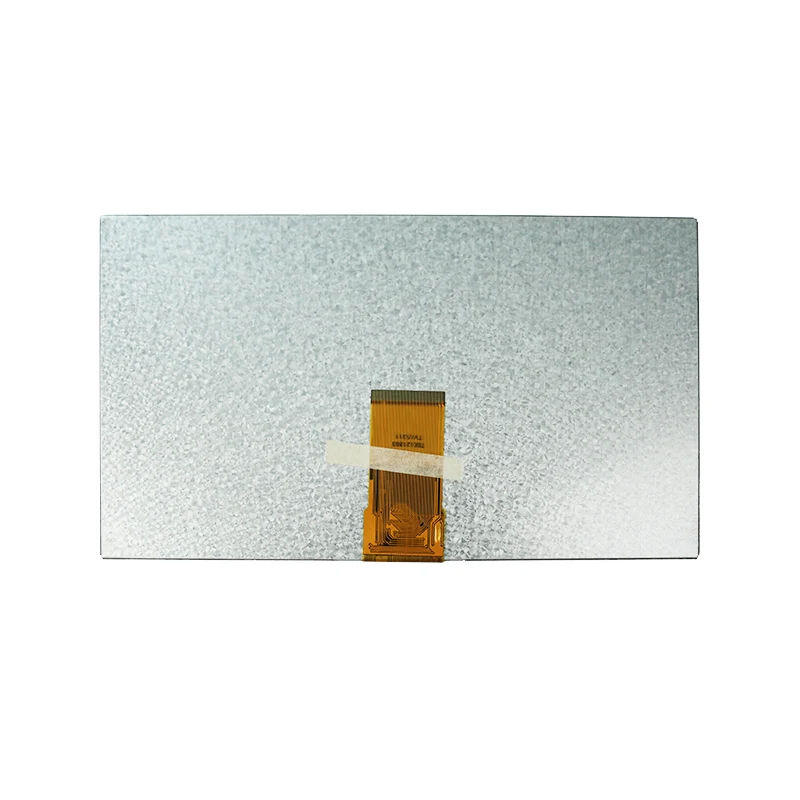

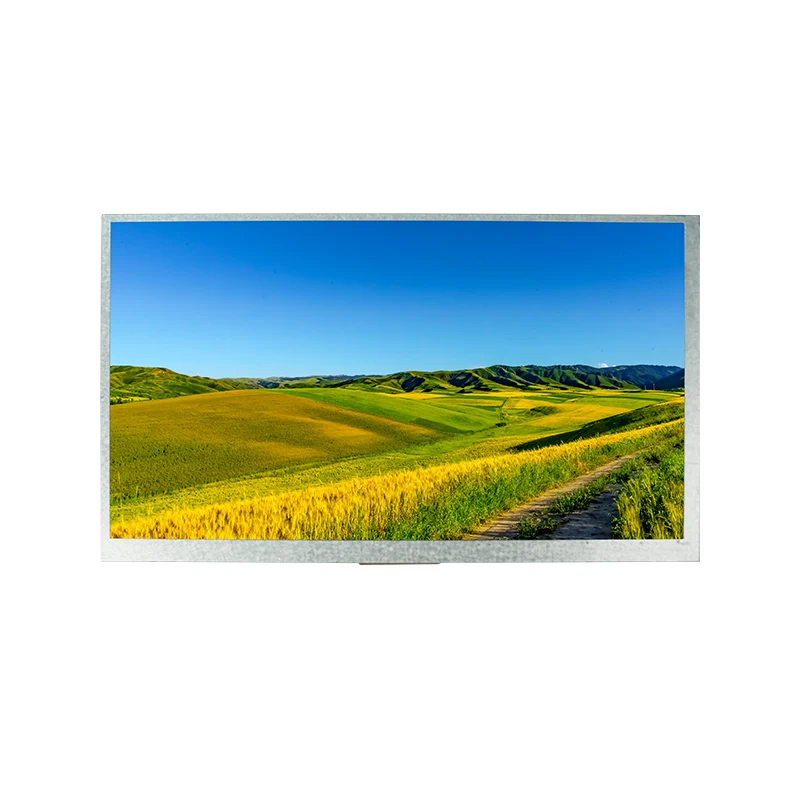

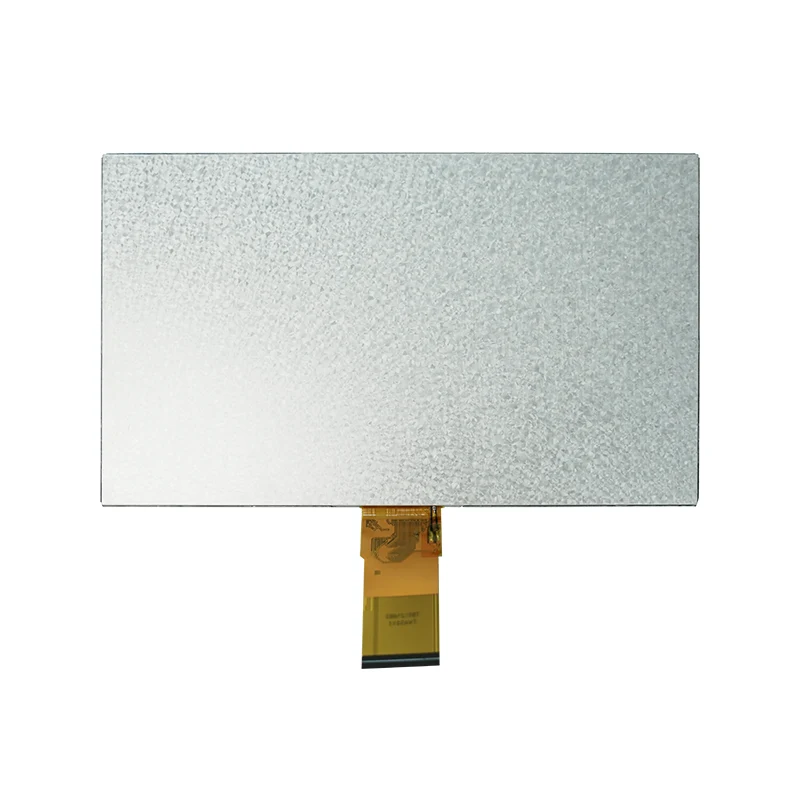

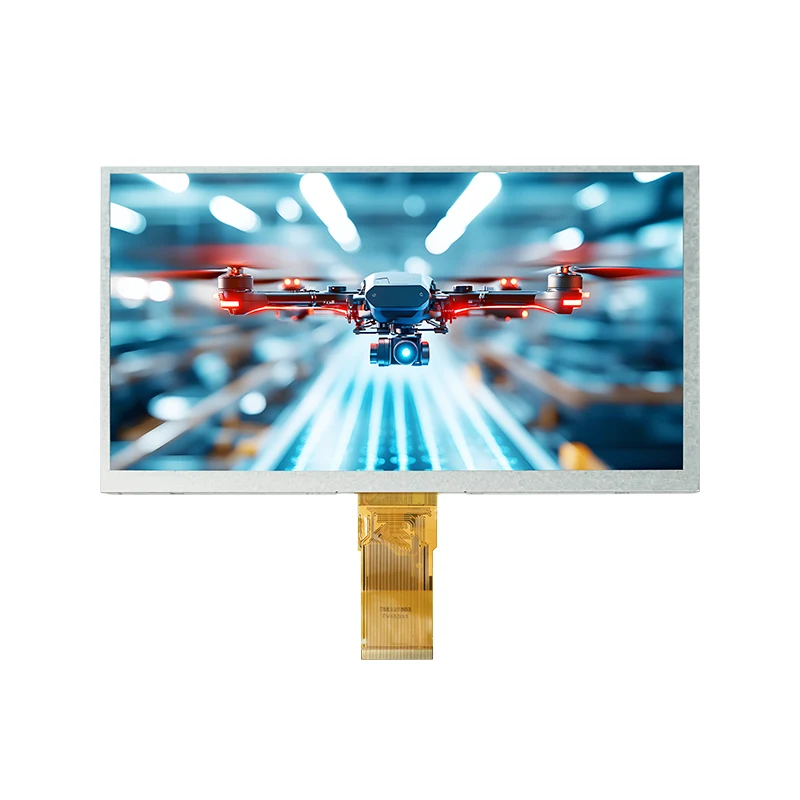

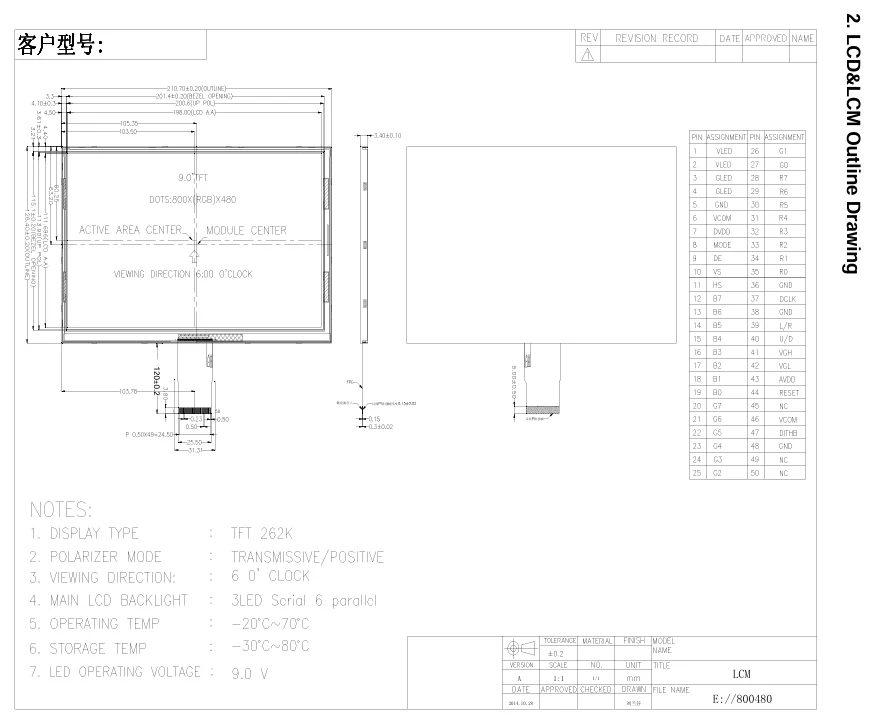

9.0 'HMI Square TFT LCD Display Module

Kjernespesifikasjoner

Skjermstørrelse

9,0-tommers A-Si TFT-LCD (Transmissive)

Oppløsning

800 (RGB) × 480 piksler (RGB-stripe)

Skjermmodus

Normal hvit TN, 6 klokke retning

Grensesnitt

24-bit parallell RGB (MPU-grensesnitt)

Strømforsyningsspenning

Digital: 2.8–3.3 V (DVDD)
Analog: 9.4–9.8 V (AVDD)
Portspenning: VGH = 17–19 V, VGL = -6,6 ~ -5,4 V

Bakgrunnsbelysning

Hvit LED × 18 (total strøm: 120 ma)

Absolutt maksimal rangeringer

Driftstemperatur

-20,0 ℃ ~ 70,0 ℃

Lagringstemperatur

-30.0 ℃ ~ 80.0 ℃

Elektriske egenskaper

Digital forsyningsspenning (DVDD)

3.0 V (min) / 3.3 V (type) / 3.6 V (maks)

Analog forsyningsspenning (AVDD)

9.4 V (min) / 9.6 V (type) / 9.8 V (maks)

Port på spenning (VGH)

17 V (min) / 18 V (type) / 19 V (maks)

Gate Off Spenning (VGL)

-6,6 V (min) / -6 V (type) / -5,4 V (maks)

Vanlig elektrode kjøresignal (VCOM)

3.7 V (type)

Spesifikasjoner for bakgrunnsbelysning

Førte frem spenning

9.0 V (typ) / 9.9 V (maks)

Ledet levetid

20 000 timer

LED -luminans

≥3000 cd / m²

LCM Luminance

120 cd / m²

Timing Parameters (horisontalt)

DCLK -frekvens

33,3 MHz (typ) / 50 MHz (maks)

Horisontalt displayområde

800 DCLK

HS pulsbredde

1 DCLK (min) / 48 DCLK (type)

Hs rygg veranda

88 DCLK

HS veranda

40 dclk

Standardprodukter

Tilpassede produkter

Bestillingsmengde

Leveringstid

Tilpasningstype

Leveringstid

1-30 stk

Øyeblikkelig

B/L & FPC & TP

innen 5 uker

31-100 stk

1 uke

B/L & FPC & TP

innen 5 uker

101-500 stk

innen 2 uker

B/L & FPC & TP

innen 5 uker

501-1000 stk

innen 3 uker

B/L & FPC & TP

 innen 5 uker

1001-5000 stk

innen 3 uker

BL & FPC & TP

innen 6 uker

5000+ stk

innen 4 uker

BL & FPC & TP

innen 6 uker
