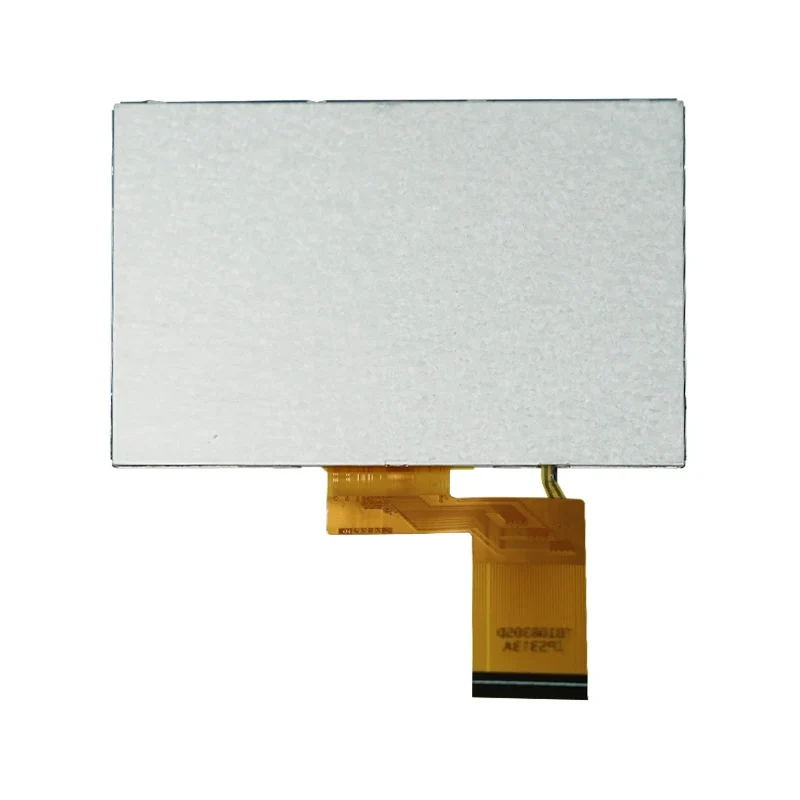

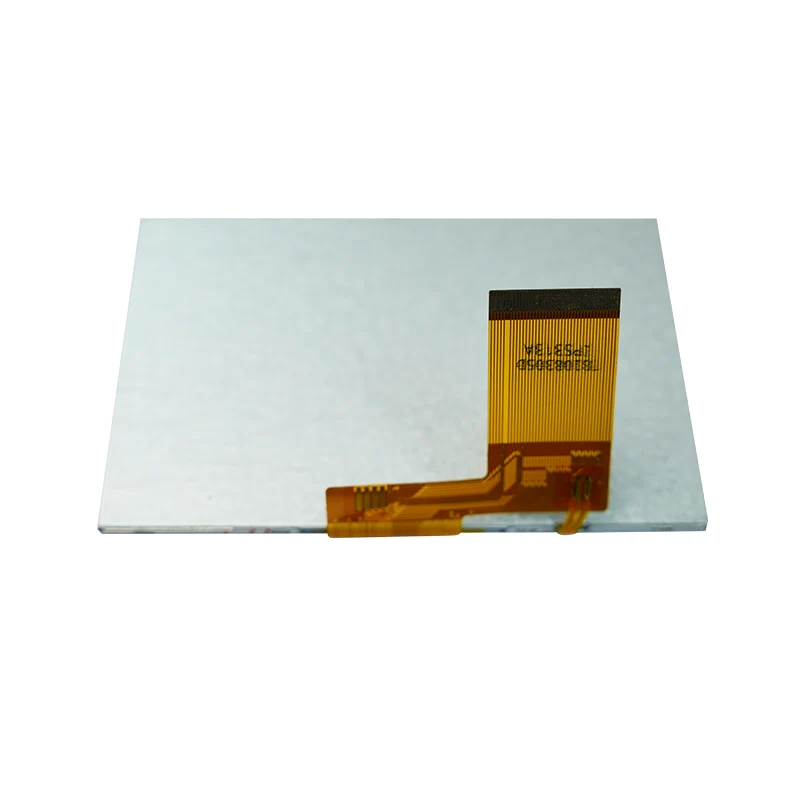

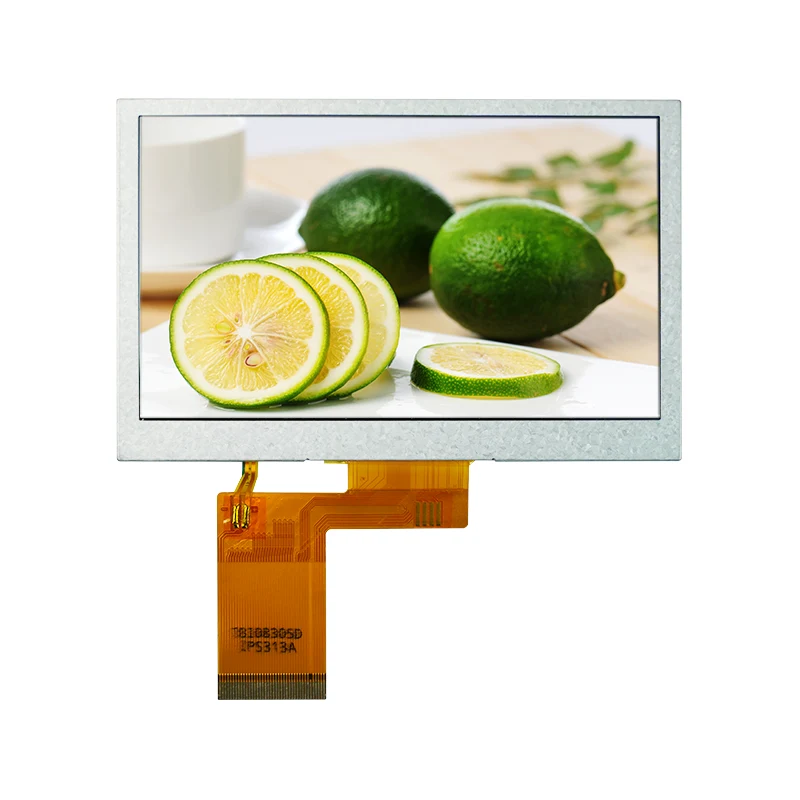

4,3' transmissiv IPS farge TFT LCD-skjermmodul

Kjernefunksjoner

• Display med høy lysstyrke: Typisk lysstyrke på 500 cd/m² (minimum 450 cd/m²), som sikrer klar synlighet selv i sterkt omgivelseslys.

• Bred temperaturdrift: Støtter et driftstemperaturområde på -20°C til 60°C, egnet for industrielle miljøer.

• Brede visningsvinkler: Typisk horisontal visningsvinkel på 70° og vertikal visningsvinkel på 45°–60°, noe som gir komfortabel visning fra flere vinkler.

• Rask respons: Typisk responstid på 20 ms, ideell for visning av dynamiske bilder.

• Energisparende design: Fungerer med en lav spenning på 3,2V med optimalisert effektivitet for den hvite LED-bakgrunnsbelysningen.

Tianfu tilpasset 4,3' transmissiv IPS farge TFT LCD-skjermmodulspesifikasjon

Detaljer om Tianfu 4.3' Transmissive IPS Color TFT LCD-skjermmodul

4,3' transmissiv IPS farge TFT LCD-skjermmodul brukes i forskjellige felt som følger:

Industriell automasjon og kontroll

• Industrielle HMI-paneler: Produksjonslinjeovervåking, utstyrsstatusvisning

• Test- og måleinstrumenter: Oscilloskop, spekteranalysatorskjermgrensesnitt

• PLS-kontrollterminaler: Menneske-maskin-grensesnitt for fabrikkautomatiseringssystemer

Bil- og transportsystemer

• Navigasjonsskjermer i kjøretøy: Ettermarkedsbilnavigasjonsskjermer

• Informasjon om offentlig transport: Ankomstsystemer for bussholdeplasser, billettterminaler

• Anleggsmaskineri Instrumenter: Gravemaskin, kranoperatørpaneler

Medisinsk og helsevesenet utstyr

• Bærbare medisinske enheter: Overvåking, skjermer for diagnoseutstyr

• Helseovervåkingsterminaler: Fellesgrensesnitt for helsetjenester

• Laboratorieinstrumenter: Datavisningsskjermer for analytiske instrumenter

Smart Home og IoT

• Smarte kontrollpaneler: Berøringsgrensesnitt for sentralkontrollsystemer i hjemmet

• Sikkerhetsovervåkingsskjermer: Bygge skjermer for intercomsystem

• Smarte apparatgrensesnitt: Eksklusivt kjøleskap, vaskemaskinkontrollpaneler

Kommersielt og detaljhandelsutstyr

• POS-systemer: Detaljhandelsterminalskjermer

• Annonseringsinformasjonsskjermer: Småskala digitale skiltingapplikasjoner

Vår klients vurdering: Industrielt termostatpanel

En produsent av industriutstyr tok i bruk denne modulen som skjermgrensesnitt for deres temperaturkontrollsystem. Den har fungert stabilt i over 2 år i et kaldt lagringsmiljø ved -10°C, uten forringelse av lysstyrken. Betraktningsvinkelen oppfyller kravene til flervinklet overvåking.

Q1: Hva er strømforsyningskravene for denne 4,3-tommers TFT-modulen?

A: Modulen krever to strømforsyninger: 1) 3,2V (typisk) for den logiske delen; 2) 12–16V for LED-bakgrunnsbelysningen, med en typisk verdi på 14V. Bakgrunnsbelysningsstrømmen er omtrent 40mA. Det anbefales å bruke en stabil DC-DC-omformer for å unngå spenningssvingninger som påvirker skjermens ytelse.

Q2: Kan modulen fungere normalt i miljøer med lav temperatur?

A: Ja, denne modulen har gjennomgått strenge tester og kan fungere normalt i et omgivelsestemperaturområde på -20°C til 60°C. I miljøer med lav temperatur kan den første oppstartstiden bli litt forlenget (omtrent 1–2 sekunder), men skjermens ytelse påvirkes ikke. Lagringstemperaturområdet er -20°C til 70°C.

Spørsmål 3: Hva er visningsvinkelegenskapene til modulen? Hvilke monteringsposisjoner er egnet?

A: Denne modulen har en visningsvinkeldesign klokken 12, med en typisk horisontal visningsvinkel på 70° og en vertikal visningsvinkel på 45°–60°. Den er egnet for installasjon på et posisjonsnivå med eller litt over observatørens øyne. For applikasjoner som krever visning i flere vinkler, anbefales det å justere installasjonsvinkelen eller velge en modell med andre visningsvinkelspesifikasjoner.

Q4: Støtter responstiden på 20 ms videoavspilling?

A: Den typiske responstiden på 20 ms (maksimalt 30 ms) kan støtte de fleste applikasjonsscenarier, inkludert dataoppdateringer, GUI-bytte og standardoppløsning av video. For høyhastighets bevegelsesvideo eller spillapplikasjoner anbefales det å velge en dedikert modell med kortere responstid.

Q5: Hvordan er modulens levetid og forringelse av bakgrunnsbelysningen?

A: Under nominelle driftsforhold er modulen designet for å ha en levetid på over 30 000 timer. Forringelsen av lysstyrken i LED-baklyset er vanligvis mindre enn 10 % innen 10 000 timer. Det anbefales å unngå å bruke maksimal lysstyrke i lengre perioder for å forlenge bakgrunnsbelysningens levetid.

Q6: Støtter den berøringsfunksjonalitet?

A: Denne modellen er kun en skjermmodul og integrerer ikke berøringsfunksjonalitet. Vi kan imidlertid tilby matchende resistive eller kapasitive berøringsskjermkomponenter og bistå med lamineringsprosessen. Berøringsskjermen må kjøpes og integreres separat.

Eksempel på forsyningspolicy

Prøvetilgjengelighet: Små batchprøver på 1–10 stykker er tilgjengelige for kundeevaluering og testing.

Inkludert dokumentasjon: Hver prøvepakke inkluderer:

• Komplett produktdatablad

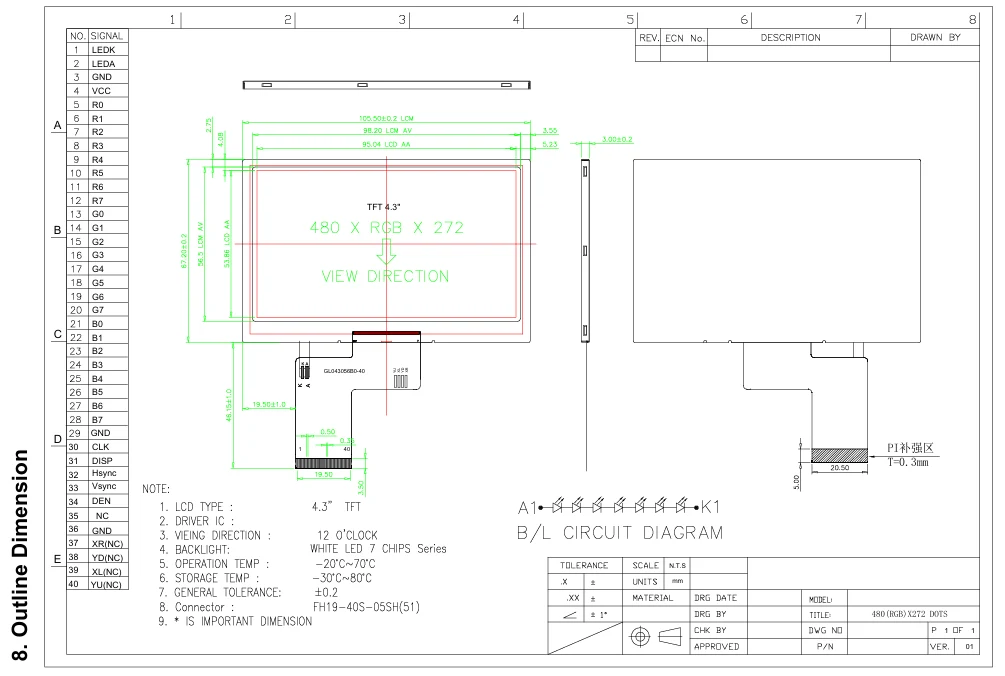

• Mekaniske tegninger (CAD-filer i DXF/STEP-formater)

• Pinnedefinisjoner og elektrisk koblingsskjema

• Anbefalt initialiseringstidspunkt og registerkonfigurasjonskode

• Sikker drift og retningslinjer for ESD-beskyttelse

Eksempel på evalueringsanbefalinger

Før du ber om prøver, sørg for at det tekniske teamet ditt har følgende evner:

• Kjøreevne: Evne til å gi 3,2V logisk strøm og 12–16V LED-bakgrunnsbelysning for modulen

• Grensesnittkompatibilitet: Systemets hovedkort kan romme FH19‑40S‑0.5SH(51) 40-pinners kontakt eller tilsvarende adapterløsning

• Signalstøtte: Hovedkontrollbrikken kan sende ut RGB 24-bits eller 16-bits parallelle grensesnittsignaler

• Termiske hensyn: Tilstrekkelig varmeavledningsplass reservert inne i enheten

🔧 Profesjonelt teknisk støtteomfang

Kjerne teknisk støtte (leveres gratis)

Vi tilbyr følgende profesjonelle LCD-modulrelaterte teknisk støtte til direkte kunder:

1. Spesifikasjoner og integreringsrådgivning

• Tolkning av modulens elektriske egenskaper og anbefalinger for strømforsyningsdesign

• Mekanisk installasjon og strukturell kompatibilitetsanalyse

• Veiledning om koblingslodding og kabelmonteringsprosesser

• Anbefalinger for miljøtilpasningsevne (temperatur/fuktighet) evaluering

2. Teknisk dokumentasjon for driver-IC

• Komplett dataark for ILI6485 driver IC

• Detaljerte eksempler på registerkonfigurasjon og initialiseringssekvens

• Interface timing parameter analyse og matchende anbefalinger

• Referanseskjema for fargegammakorreksjon

3. Veiledning for justering av optisk ytelse

• Testmetoder og standarder for ensartet lysstyrke

• Optimaliseringsforslag for synsvinkelkarakteristikk i faktiske installasjoner

• Justeringsretninger for kontrast og fargeytelse

• Responstidstesting og evalueringsordninger

4. Støtte for pålitelighetsverifisering

• Anbefalte testbetingelser og sykluser for innbrenning

• ESD-beskyttelsesdesign og anbefalinger

• Testmetoder for temperatursyklus

• Nøkkelpunkter for langsiktig evaluering av driftspålitelighet

Svar fra teknisk støtte

• Svartid: Tekniske henvendelser besvart innen 24 timer på virkedager

• Kommunikasjonsmetoder: Støtte via e-post, telefon og nettmøter for grundig teknisk utveksling

• Dokumentasjon: Alle tekniske dokumenter leveres på både kinesisk og engelsk

• FAQ-bibliotek: Et løsningsbibliotek for vanlige integrasjonsproblemer er etablert for kundereferanse
