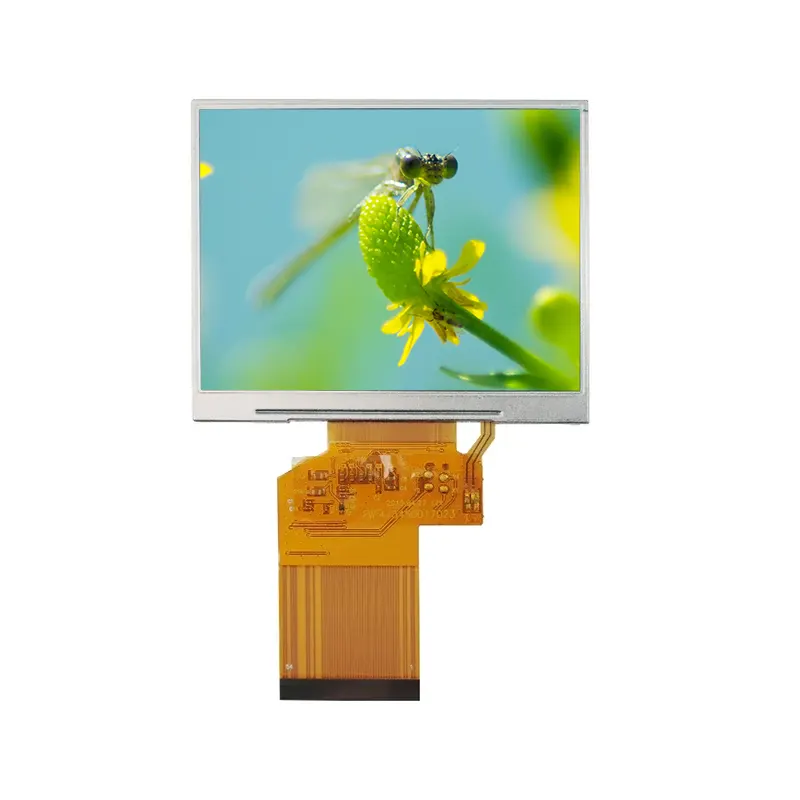

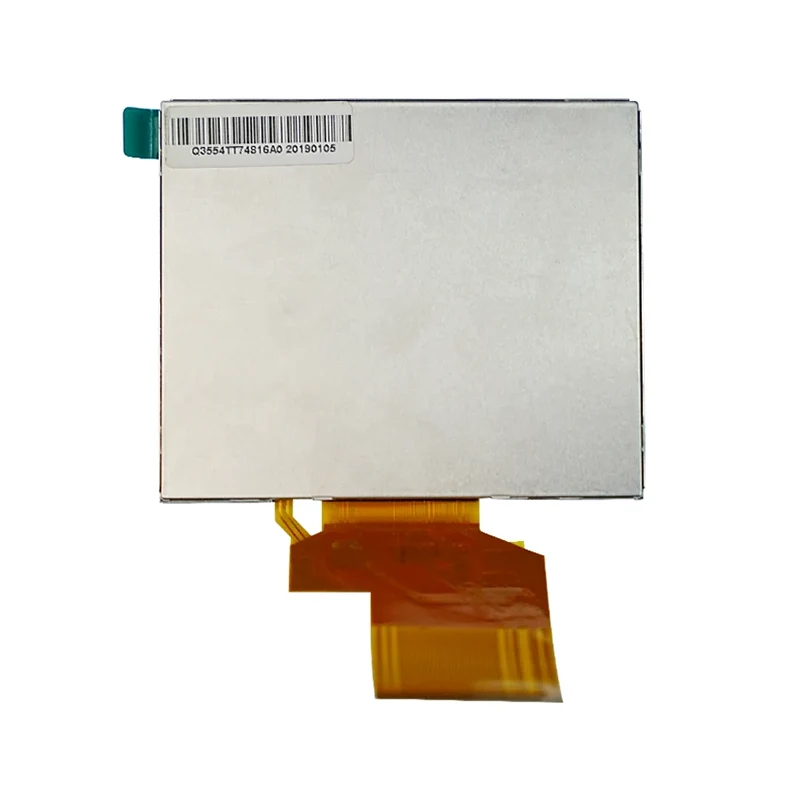

3,5' industriell standard TN TFT LCD-skjermmodul

Tianfu, en kinesisk LCD-produsent som spesialiserer seg på høykvalitets, kostnadseffektive og tilpassbare skjermer, tilbyr 3,5' industriell standard TN TFT LCD-skjermmodul. Denne modulen er konstruert for tøffe miljøer, og har 320×RGB×240-oppløsning, 16,7 millioner farger og HX8238D-driver-IC, som støtter allsidige grensesnitt (24-bits RGB, Serial RGB, CCIR601/656) for sømløs integrasjon i industrielle systemer. Nøkkelspesifikasjoner inkluderer temperaturtilpasning i industriell kvalitet (-20°C ~ +70°C drift, -30°C ~ +80°C lagring), 6-LED-bakgrunnsbelysning, 350:1 kontrastforhold og kompakte dimensjoner (76,90×63,9×3,26 mm).

Spesifikasjon

Detaljer om Tianfu 3,5' TFT LCD-skjermmodul

Enten den brukes i menneske-maskin-grensesnitt (HMI), statusvisningsmålere, bærbare enhetsskjermer eller multimediaavspillingsterminaler, leverer 3,5' industriell standard TN TFT LCD-skjermmodul klare, stabile og pålitelige skjermløsninger.

1. Industriell kontroll og automasjon

· PLS-kontrollpaneler og menneske-maskin-grensesnitt (HMI)

· Håndholdte testinstrumenter (multimetre, oscilloskop)

· Operasjonspaneler for industrirobot/automatisering

· Fjernkontrollenheter (kraner, anleggsmaskiner)

· Bærbare datainnsamlings- og inspeksjonsterminaler

2.  Smarthjem og tingenes internett (IoT)

· Smart Home-kontrollpaneler/sentralkontrollskjermer

· Smarte veggbrytere

· Kontrollpaneler for husholdningsapparater (klimaanlegg, vaskemaskiner, smarte kjøleskapsdører/ismakere, oppvaskmaskiner, ovner, dampovner, kombinasjoner for vask/tørking foran, smart klimaanlegg/friskluftsystemkontroller, smarte vannvarmere)

3. Forbrukerelektronikk og kommersielt utstyr

· Bærbare spillkonsoller, digitale fotorammer, bærbare DVD-spillere, Bluetooth-høyttaler-/radioskjermer, POS-terminaler, bestillingsterminaler, tidsregistreringsmaskiner, elektroniske ordbøker, maskiner for tidlig utdanning/læringsenheter, elektroniske tastaturer, kommersielle håndholdte terminaler (bestillingsterminaler, strekkodeskannere)

Hvorfor fortsetter over 200 kunder å velge oss?

Kjernefordeler

• Flergrensesnittdesign for høy kompatibilitet

Støtter parallell RGB, seriell RGB og CCIR656/601 samtidig, noe som muliggjør fleksibel tilpasning til ulike hovedkontrollopplegg og reduserer kundenes maskinvarejusteringskostnader.

• Industriell miljøtilpasningsevne

Har et driftstemperaturområde på -10°C ~ +60°C og har bestått flere pålitelighetstester, inkludert høy-lav temperaturlagring, temperatursvingninger, vibrasjoner og ESD, noe som gjør den egnet for tøffe miljøer.

• Optimalisert optisk og berøringsopplevelse

Bruker en Newton-ringbestandig matt film for å eliminere interferenskanter og sikre jevn berøringsoperasjon; overflatehardheten er ≥ 3H for ripebestandighet, ideell for høyfrekvente operasjonsscenarier.

• Nøyaktig mekanisk struktur og enkel monteringsdesign

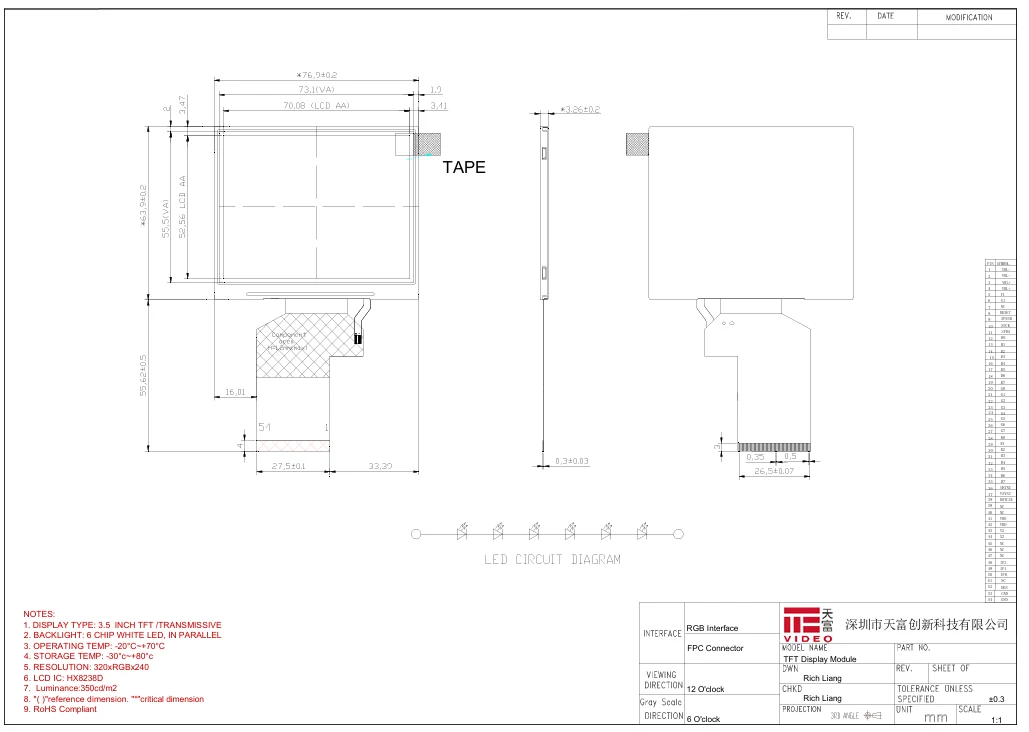

Gir flere sett med nøkkeldimensjoner, inkludert AA, OD, VA og gummiramme, noe som letter kundenes strukturelle hullåpning og lamineringsdesign, og reduserer monteringsproblemer.

• Bred spenningsforsyning og lavt strømforbruk

Har et bredt spenningsinngangsområde på 2,6V–3,6V, med lav følsomhet for strømforsyningssvingninger, egnet for batteridrevne eller industrielle strømforsyningsmiljøer.

Din pålitelige LCD-partner med 16 års spesialisert erfaring --- Tianfu

Når du sammenligner flere leverandører, utover parametere og priser, ønsker vi å formidle vår unike verdi som en liten og mellomstor produsent med over 16 års dedikert erfaring i flytende krystallskjermindustrien. Å velge oss betyr at du får mer enn bare en skjermmodul – du får en stabil, pålitelig og svært responsiv langsiktig partner.

✅ Vi kjenner produktene våre, og enda viktigere, vi forstår dine behov

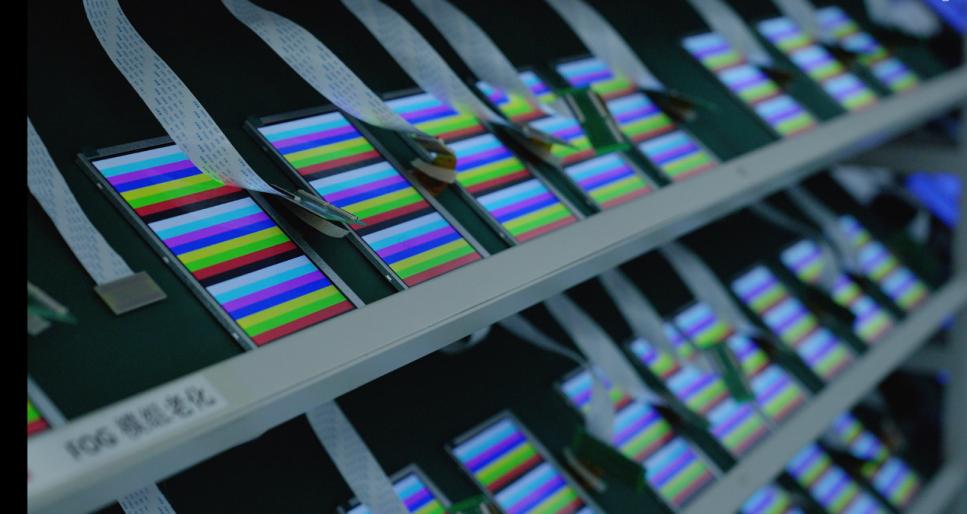

· Påviste produksjonsprosesser: 16 års akkumulert erfaring har gitt oss en grundig mestring av bruken av klassiske driver-ICer som HX8238D. Fra COG-binding og ITO-filmlaminering til aldringstester og 100 % inspeksjon, vi har etablert modne og stabile produksjonsarbeidsflyter, som sikrer at hver modul du mottar leverer konsistent ytelse, pålitelighet og holdbarhet.

· Smertepunkt-målrettet design: Modulens multi-grensesnitt-kompatibilitet (RGB/CCIR) og industriell-grad brede temperaturtoleranse er resultatet av designoptimaliseringer basert på omfattende tilbakemeldinger fra kunder. Vi forstår at små og mellomstore kunder trenger en "allsidig" og robust skjerm for å møte de ulike kravene til flere prosjekter.

✅ Vår moderate skala betyr større fokus og fleksibilitet

· Rask respons og kommunikasjon: Ingen tungvinte prosedyrer som er typiske for store bedrifter. Dine tekniske forespørsler, spesifikasjonsbekreftelser eller endringsforespørsler vil bli håndtert direkte av erfarne ingeniører eller prosjektledere, med responstider målt i timer i stedet for dager.

· Fleksibel tilpasningsstøtte: Enten du trenger justeringer av FPC-lengde, grensesnitt-pinout, bakgrunnsbelysningslysstyrke eller små batch-tilpasninger av spesifikke firmware-initialiseringskoder, har vi muligheten for raske tekniske svar. Din bestilling på 500 enheter behandles med samme prioritet som nøkkelkontoer.

· Fokusdrevet verdi: Vi spesialiserer oss på produksjon av små til mellomstore TFT- og berøringsskjermer, med alle prosessforbedringer og kvalitetskontrolltiltak sentrert om denne kjernevirksomheten. Det du får er resultatet av et team dedikert til et fokusert fagfelt.

✅ Vi verdsetter vårt rykte, sikrer kontrollert kvalitet og stabil forsyning

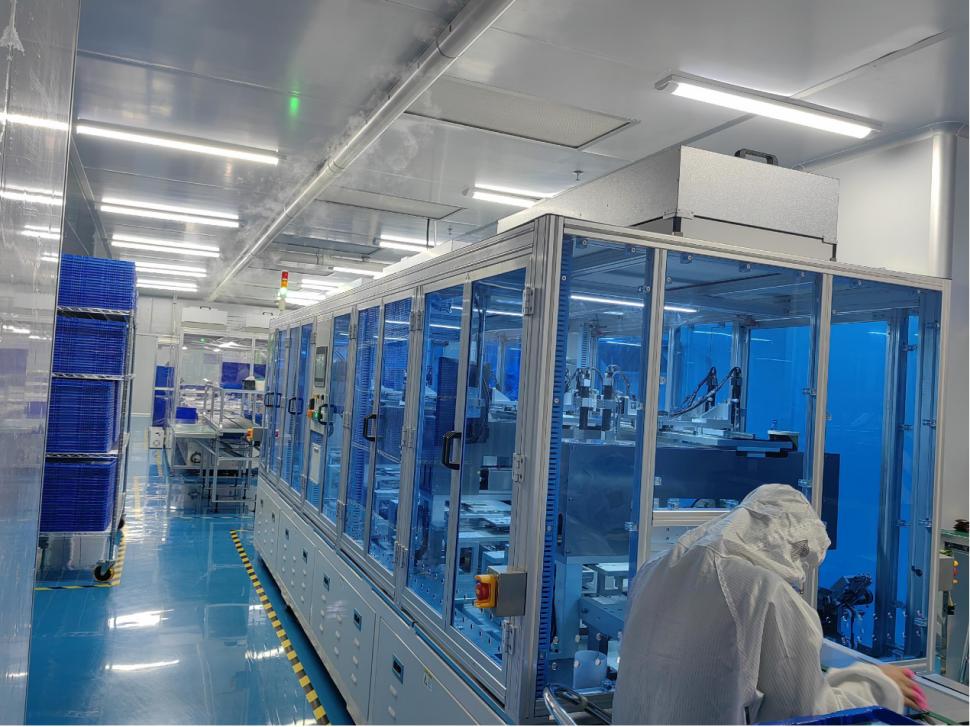

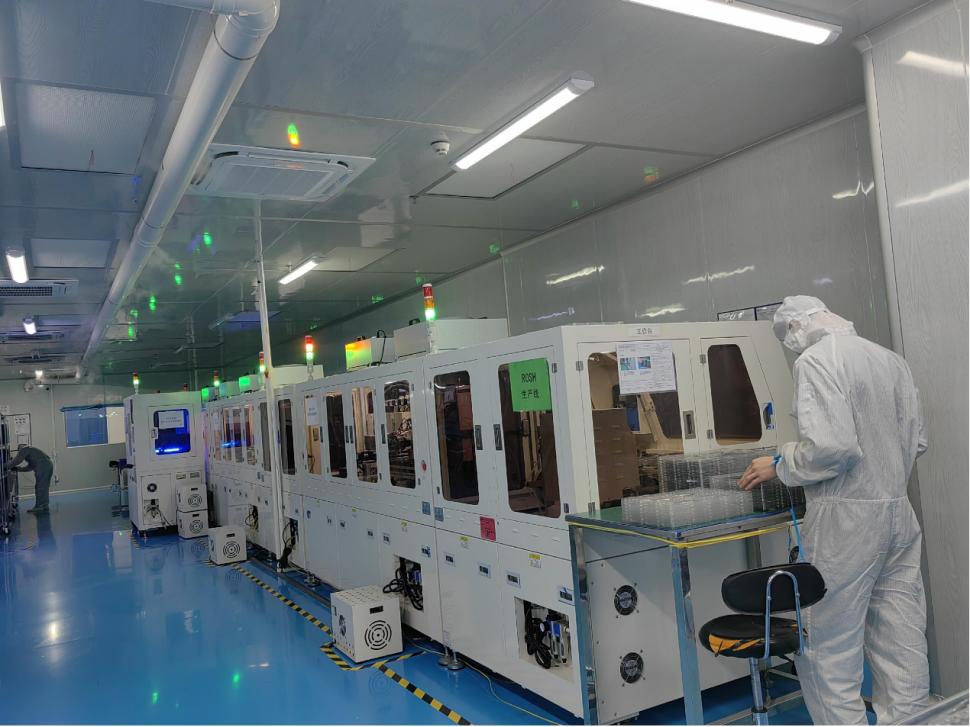

· Helsyklus intern administrasjon: Fra materialinnkjøp og SMT-plassering til modulmontering og testing fullføres alle kritiske prosesser i våre egne anlegg. Dette sikrer full kvalitetssporbarhet og kontroll, og eliminerer risikoen for kvalitetssvingninger forårsaket av outsourcing.

· Langsiktig forsyningsforpliktelse: Vi anerkjenner fullt ut viktigheten av produktets livssyklus for prosjektene dine. For klassiske komponenter som HX8238D har vi etablert et sikkert lagersystem og kan gi garantert kontinuerlig forsyning, og støtte dine langsiktige produksjonsbehov uten bekymringer.

· Gjennomsiktig samarbeid: Vi tilbyr gjerne detaljerte datablader, testrapporter og til og med prosessintroduksjoner. Vi tror at bare når kundene tar informerte kjøpsbeslutninger kan langsiktige partnerskap bygges.

✅ Omfattende støtte før salg og ettersalg

· Klar til bruk utviklingsstøtte: Hver modul kommer med klare grensesnittdefinisjoner, validerte driverkoder (kompatible med vanlige MCU-plattformer) og skjematiske referanser, noe som reduserer ingeniørenes feilsøkingstid betydelig.

· Produksjonsimplementeringshjelp: Hvis du bruker modulene våre for første gang, kan vi gi retningslinjer for lodding, forholdsregler ved montering og enkel funksjonstesting, noe som hjelper deg med å oppnå jevn masseproduksjon.

· Pålitelig kvalitetssikring: Alle moduler gjennomgår 100 % elektrisk testing og prøvetakingspålitelighetsinspeksjoner før forsendelse, og er støttet av en 12-måneders kvalitetsgaranti.

Oppsummert betyr å velge oss å velge en pålitelig partner som tilbyr:

Produkter raffinert med 16 års bransjeerfaring + Smidig respons på dine tilpasningsbehov som en liten og mellomstor bedrift + Streng kvalitetskontroll som om vi ivaretar vårt eget merke.

Vi er kanskje ikke den største leverandøren på markedet, men vi er forpliktet til å være den som forstår deg best og gir deg størst trygghet.

faq

Q1: Støtter denne skjermen berøringsfunksjonalitet?

Ja, denne modulen integrerer en resistiv berøringsskjerm (ITO-film) som støtter enkeltpunktsberøring. Den har et standard 4-leder resistivt grensesnitt og krever en ekstern berøringskontrollbrikke eller en MCU med innebygd ADC.

Q2: Kan du gi en versjon med kapasitiv berøring?

Den nåværende standardversjonen kommer med resistiv berøring. For kapasitiv berøring (støtter flerpunktsberøring), vennligst kontakt oss for tilpasning.

Q3: Hva er forskjellen mellom CCIR656 og CCIR601 i grensesnittet? Hvordan bør jeg velge?

CCIR656 er et innebygd synkroniseringssignalformat (vanligvis brukt for digitale videostrømmer), mens CCIR601 er et separat synkroniseringssignalformat. Hvis prosessoren sender ut standard ITU-R BT.656/BT.601 videosignaler (f.eks. visse multimedieprosessorer), er direkte tilkobling mulig. Hvis du er usikker, vennligst oppgi din hovedkontrollmodell, så hjelper vi deg med valget.

Q4: Kan driftstemperaturområdet -10°C ~ +60°C utvides til et bredere område?

Standardproduktet har dette temperaturområdet. For industrielle krav til bred temperatur som -30°C ~ +80°C, kan tilpasning diskuteres, som vanligvis innebærer justeringer av flytende krystallmaterialer og produksjonsprosesser.

Q5: Er matchende driverkort eller adapterkort tilgjengelig?

Vi kan tilby RGB-adapterkort og berøringsadapterkort (inkludert berørings-ICer) for å forenkle kretsdesignet ditt. Ta kontakt med vårt salgsteam for detaljer.

Produksjon og bruksrelatert

Q6: Hva er ESD-beskyttelsesnivået til modulen?

Modulen har bestått ESD-tester på ±8kV (luftutladning) / ±4kV (kontaktutladning), og oppfyller kravene til generelle industrielle miljøer. Det anbefales å iverksette passende jordings- og isolasjonstiltak ved utforming av produkthuset.

Q7: Vil en responstid på 15ms forårsake bevegelsesuskarphet?

15ms er den typiske grå-til-grå responstiden, som er tilstrekkelig for de fleste scenarier som industriell kontroll, instrumentering og interaktive grensesnitt. For høyhastighets videoavspilling (f.eks. over 30 bilder per sekund), anbefales det å evaluere den faktiske dynamiske bildeytelsen.

Q8: Hvordan er bakgrunnsbelysningen til modulen koblet til?

Modulen i seg selv inkluderer ikke en baklysdriverkrets, men har LED-bakgrunnsbelysningsstifter (vanligvis +3,3V og GND). Du må koble til en ekstern konstantstrømkilde eller baklysdriverkrets. Strømmen avhenger av serieparallell konfigurasjon av bakgrunnsbelysnings-LED-ene (typisk verdi: ca. 60-100mA).
