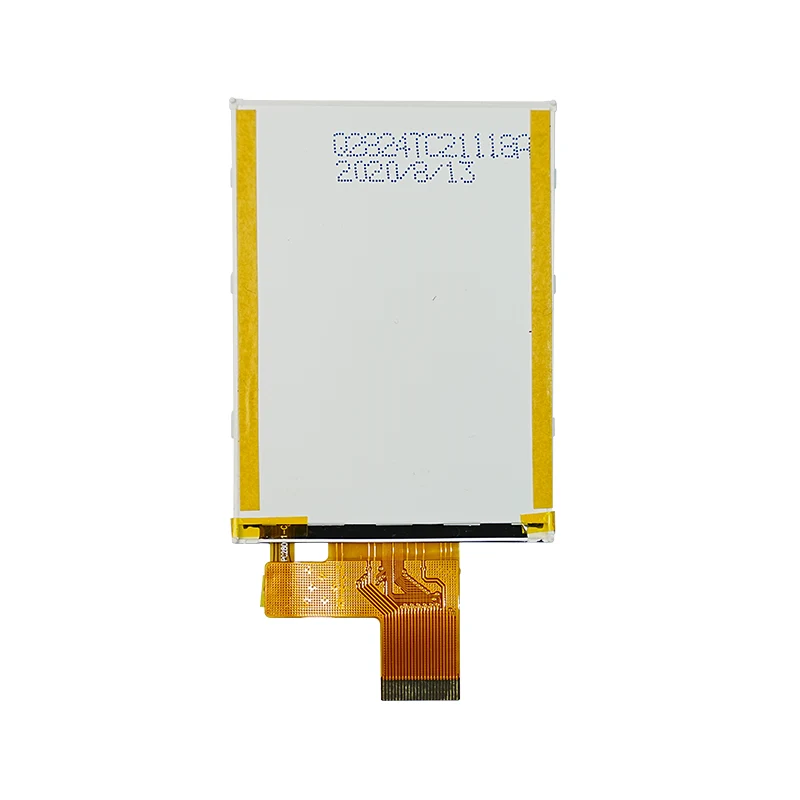

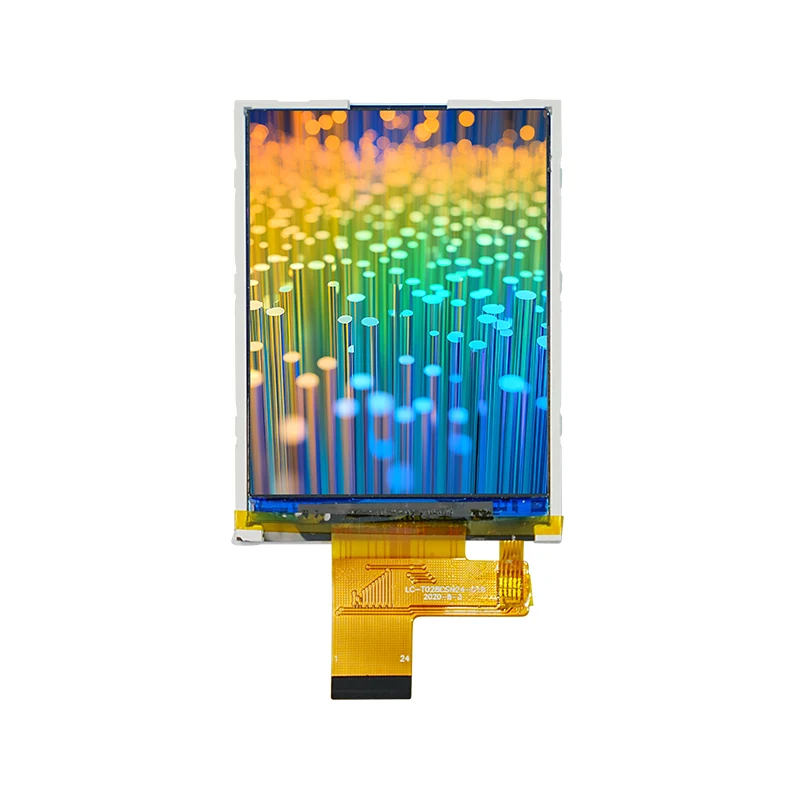

2.4 '' Normalt hvit liten TFT LCD -skjermmodul

Parameter

Q2424TC77118A7 (TFT-LCD med ST7789V Driver IC)

Modultype

2.4 "TFT normalt hvit

Oppløsning

240 × RGB × 320 piksler

Vise retning

12 klokka (θ ≤ 90 °, φ ≤ 360 °)

Lysstyrke (sentrum)

280–300 CD/m² (typisk)

Kontrastforhold

200: 1 (typisk)

Responstid

Stigning: 15ms, høst: 20ms (typisk)

Grensesnitt

MCU 8/16-bit (parallell 8080 timing)

Driftsspenning

2,6–3,5v (VDD), 2,8V/3,3V (typisk)

Gjeldende forbruk

5ma (typisk @ 2.8V)

Bakgrunnsbelysningsspenning

3.2V (typisk @ 80mA, 4 lysdioder parallelt)

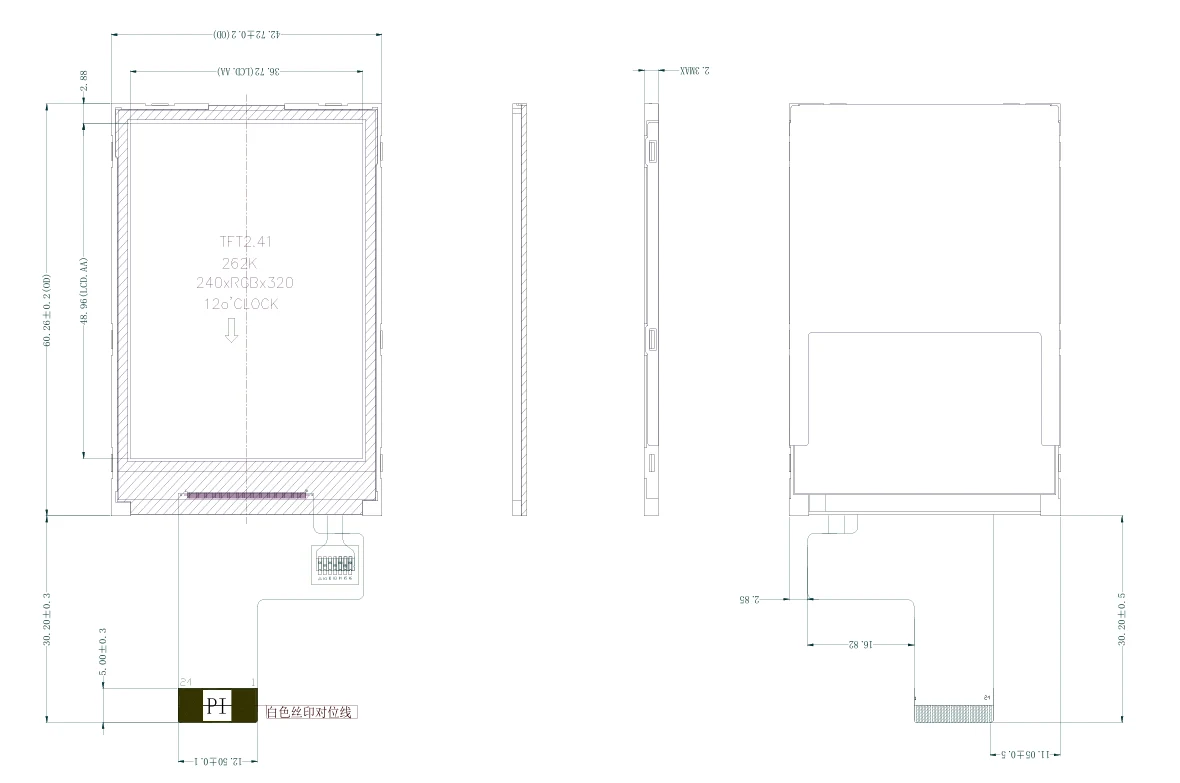

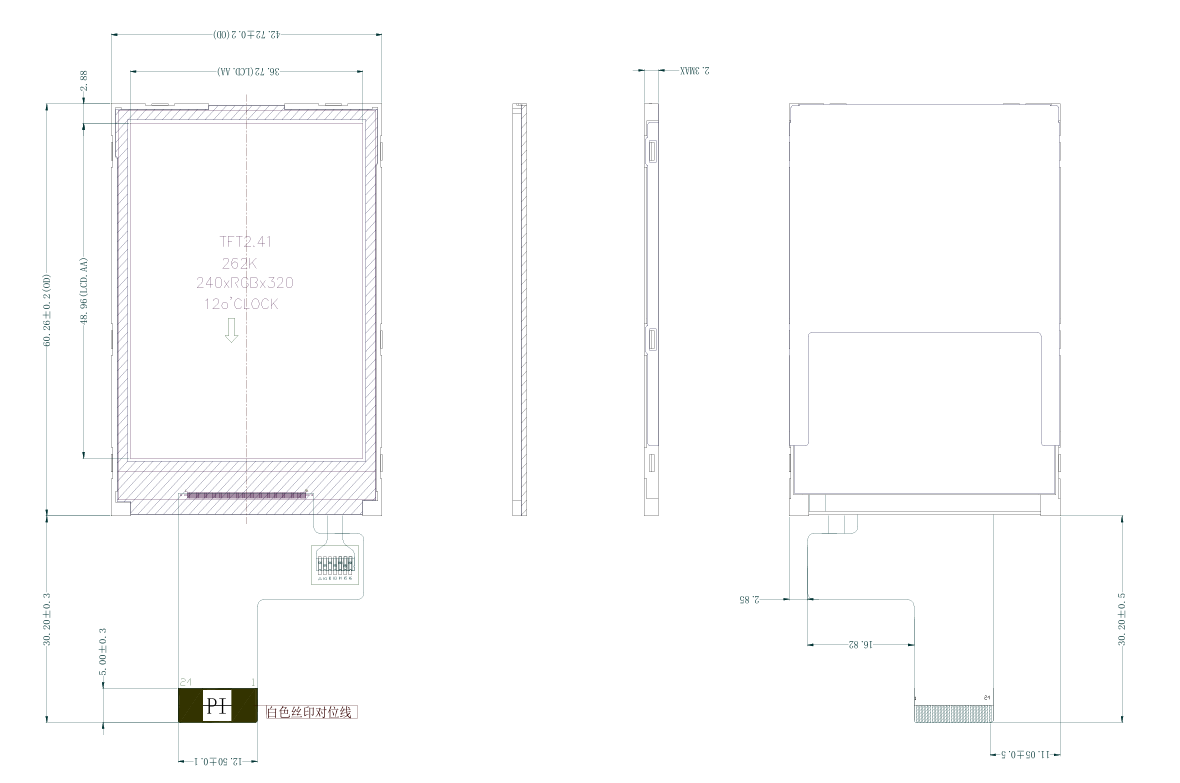

Moduldimensjoner

42,72 × 60,26 × 2,3 mm

Aktivt område

36,72 × 48,96 mm

Driftstemperatur

-20 ° C til +70 ° C.

Lagringstemperatur

-30 ° C til +80 ° C.

Bakliggende levetid

30 000 timer (typisk)

Standardprodukter

Tilpassede produkter

Bestillingsmengde

Leveringstid

Tilpasningstype

Leveringstid

1-30 stk

Øyeblikkelig

General

5-8 uker

31-100 stk

1 uke

Fpc

4 uker

101-500 stk

1-2 uker

CTP

6 uker

501-1000 stk

2-5 uker

B/l

6 uker

1001-5000 stk

4-5 uker

Førerbrett

8 uker

5000+ stk

5-7 uker

LCD -panel

16 uker
